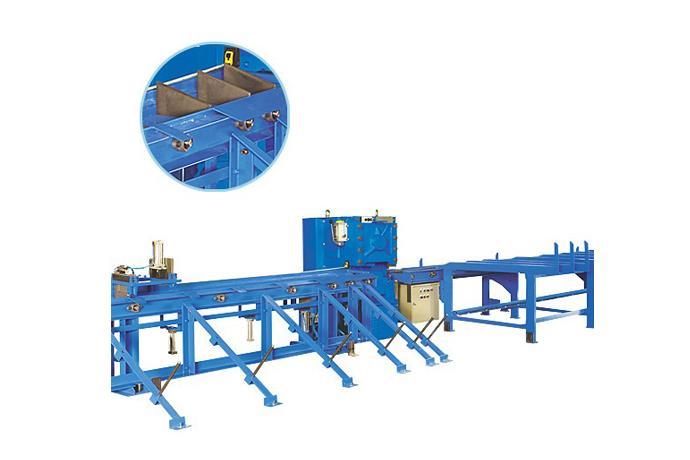

제품특징
- 수동절단기에 연계 설치 시에 기존의 수동방식보다 생산성이 3배 이상 향상됩니다. (모든 수동절단기에 연결가능)
- 철근이송 콘베이어에 모터를 사용하여 철근의 공급과 배출을 자동으로 조작할 수 있습니다.
- 철근절단 시에 치수조절과 클램프 작업을 절단기 위치에서 한번에 조작할 수 있어서 작업 동선이 짧아집니다.
(절단거리까지 이동해서 클램프하던 기존 작업방식을 보완한 제품임)
- 스토퍼의 받치는 힘이 견고하여 철근길이의 오차가 없습니다.
- 철근의 배출이 자동 업다운 방식과 동일하여 작업효율과 생산성이 항상됩니다. (전방배출)
- 기계본체에 서브컨트롤 박스를 설치하여 철근의 전진, 후진, 절단, 배출 기능을 통합적으로 제어할 수 있습니다.
제품사양
총 소요 전력량 | 8.25kw | 기계 본체 | 3.75kw×1 |
---|---|---|---|
이송 콘베이어 | 0.75kw×3 | ||
콤푸레샤 | 2.25kw×1 | ||
전원 | 220V / 380V 3상 | ||
R P M | 27rpm | ||
철근 이송 콘베이어 속도 | 39mm/min | ||
칼날의 크기 | 166mm×80×35 | ||
절단 철근의 길이 (mm) | 500 (min) ~ 6,000 (max) | ||
공급대 최대 적재량 | 2,000kg | ||
기계의 크기 (L×W×H) | 18,000mm×2,600×1,350 | ||
기계의 무게 | 6,000kg |
업다운방식의 배출방식 (전방배출) |
|
스토퍼장치 |
컨트롤판넬 |
서브컨트롤 박스 |
간편 수치조절 |
평면도
