What it does
Adams를 사용하면 큰 전체 동작은 물론 다른 모델링 요소와의 복잡한 상호 작용이 있는 경우에도 flexible part를 편리하게 만들 수 있습니다.
엔지니어는 큰 변형 및 재료 비선형성에 관련된 문제를 해결하기 위해 비선형 flexible part 뿐 아니라 선형적인 flexible body를 통합 할 수 있습니다.
Linear Flexible Parts:

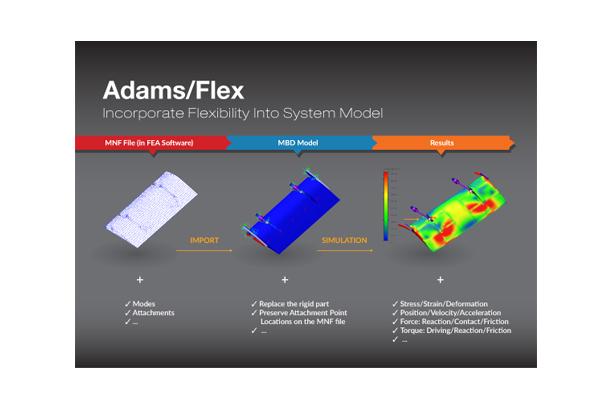

1. Adams Flex
Adams Flex는 많이 사용되고 있는 주요한 FEA 소프트웨어들로부터 유한 요소 모델을 가져올 수 있습니다. 또한 Adams 패키지와 완전히 통합되어 편리한 모델링 및 강력한 후 처리 기능에 대한 액세스를 제공합니다. 일부 핵심 rigid component를 flexible part로 교체하면 하중 예측의 정확성이 향상됩니다.
2. ViewFlex
Adams View의 ViewFlex 모듈을 사용하면 메쉬 단계 및 선형 모드 분석이 수행되는 임베디드 유한 요소 분석을 사용해, Adams 환경에서 rigid part를 MNF 기반의 flexible body로 변형 할 수 있습니다. MSC Nastran에 의해 구동되기 때문에 Adams View 내에서 다른 유한요소해석 소프트웨어를 사용하지 않으면서도 flexible body를 만들 수 있습니다. 또한 이전에 Adams의 flexible body를 생성한 방식보다 훨씬 효율적인 간소화된 프로세스를 제공합니다.
Nonlinear Flexible Parts:
3. FE Part - NEW
FE 파트는 빔형 구조물에서 대변형이 발생하는 경우(geometric nonlinearity) 정확하게 해석을 수행할 수 있는 Adams 고유 모델링 오브젝트입니다. 시스템 모델에서 비선형(geometric nonlinearity)이 발생하는 부품을 빠르게 모델링 할 수 있습니다.
4. Adams-Marc Co-simulation
Adams-Marc Co-simulation은 세계적 수준의 Marc 비선형 FE 기술과 세계적인 수준의 Adams MBD 코드 간의 co-simulation을 수행 할 수 있게 해줍니다. 이를 통해 MBD 엔지니어는 비선형 구조 거동을 포함시켜 모델 정확도를 높일 수 있기 때문에, 점탄성 재료의 변형이 많은 응용 분야에 특히 유용하게 사용될 수 있습니다. 이 co-simulation을 사용해 다시 메쉬를 해야 할 수도 있습니다.
5. Adams MaxFlex
내연적(implicit) 비선형 유한 요소 분석에 기초해 Adams MaxFlex는 Adams 모델에서 대변형(geometric nonlinearity), 재료 비선형성 및 경계 조건 비선형성을 표현할 수 있습니다. 비선형 유연성 바디를 표현하고 해석하기 위해 FEA 기술이 사용되지만, Adams 내에 완전히 포함되어 있으므로 모델을 해석하기 위해 추가적인 FEA 소프트웨어가 필요하지 않습니다.
위에서 소개한 각 기술 간의 차이점은 아래 표를 통해 확인하실 수 있습니다 :
| Linear | Nonlinear | ||||
| Adams Flexible Component Options | Adams Flex | ViewFlex | FE Part | Adams-Marc Co-simulation | MaxFlex |
| Nonlinearities | |||||
| Geometric Nonlinearity | No | No | Yes | Yes | Yes |
| Material Nonlinearity | No | No | No | Yes | Yes |
| FEA Dependency | |||||
| Import Files from FEA Software Required | Yes | No | No | Yes | Yes |
| FEA Software Required for Adams Simulation | No | No | No | Yes | No |
| Modeling Options | |||||
| Contact with Rigid Part | Yes | Yes | Yes | Yes | No |
| Contact with Linear Flexible Part | Yes | Yes | No (forthcoming) | No | No |
| Contact with FE Part | No | No | Yes | No | No |
| Self-Contact | No | No | No (forthcoming) | Yes | Yes |
| Shape Type | General | General | Beam-Like | General | General |
| Geometry Creation | External | Adams Native or External | Adams Native or External | External | External |
| Distributed Mass | Yes | Yes | Yes | Yes | Yes |
| Distributed Load | Yes | Yes | Yes | Yes | Yes |
| Simulation | |||||
| Pre-requisites | Adams Solver | Adams Solver +Adams Flex | Adams Solver | Adams Solver + Marc | Adams/Solver |
| Type | Adams Native | Adams Native | Adams Native | Co-simulation | Adams Native |
| Postprocessing | |||||
| Adams Stress/Strain Recovery (XY plot) | Yes | Yes | Yes | Yes (in Marc) | Yes |
| Adams Stress/Strain Recovery (animated contour plot) | Yes | Yes | No | Yes (in Marc) | Yes |
| Load Export for External FEA | Yes | Yes | Yes | N/A | N/A |
| FEA Stress/Strain Recovery | No | No | No | Yes | Yes |
