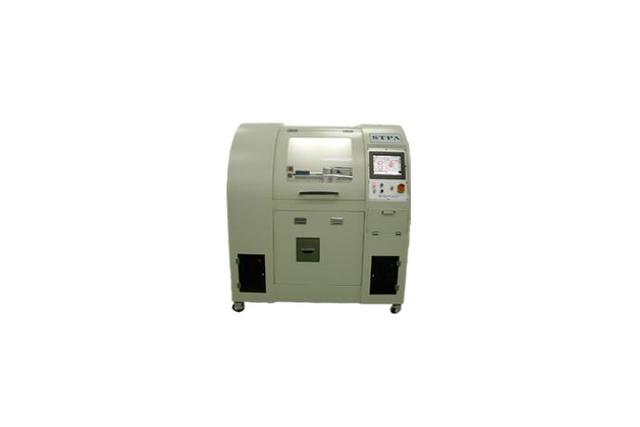

Robbing Machine
모델명
RU-AS01
자료
-
구매정보
provider logo
(주)신도기연

LCD 생산용 장비 제조업체, 액정 주입기, 진공 프레스, 배향막 인쇄기 등

연락처
02-892-5088
이메일
shindo@lcd.co.kr
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
(주)신도기연[바로가기]
브랜드
-
SKU
12976
제품명
Robbing Machine
모델명
RU-AS01
사이즈
-
중량
-
제품 상세 정보

장비개요
-LCD 기판의 배향처리를 회전 Roller를 이용하여 행하는 장치입니다.
-LCD 기판을 Stage 위에 진공 흡착한 다음 DD Motor를 이용하여 각도를 설정한 후 설정 각도로 설정되어 있는Rubbing Roller가 하강하여 설정속도로 회전합니다.
-Stage가 이동하여 기판 상면을 Rubbing 처리합니다.


제품사양
- Work Size : 200x200
①Glass: Max. 2t
- 기판 Loading: 수동
- 정밀도
①Roll 회전 흔들림: ±20㎛이내
②Stage 평면도: ±20㎛이내
③Roll 평면도: ±15㎛이내 (對 Table)
④Roll주행: ±20㎛이내 (對 Table)
⑤Work 위치 결정: ±20㎛이내
⑥종합 정밀도: ±30㎛이내 (목표치 ±20㎛이내 ) / Table 평면도 ±20㎛이내
- 기판고정: 진공흡착
- Stage각도 회전 : DD Motor 사용
- 정전대책 :
①제전용 Ion Rar설치
②가습기 설치
- Dust 대책 : Roll부에서 Dust 흡입용 Duct 설치
- Pass Line: 900 ± 25mm
- 장비 Dimension: 930 (W) x 1200 (L) x 1842 (H) mm


특징
LCD 조립공정중 Rubbing공정에서 사용하는 장비임
- 서보 모터 제어에 의한 지속적인 회전 및 속도 유지
- 스테이지 각의 손쉬운 세팅


제품가격
주문생산으로 제품의 라인환경과 사용용도에 따라 크기 및 가격은 상담후 결정
