제품명

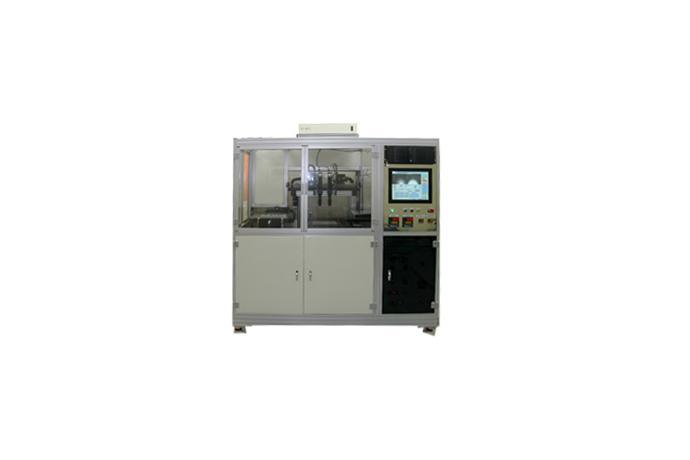

Assembly Machine
모델명
-
사이즈
-
중량
-
제품 상세 정보

개요
본 장치는 Assembly를 하기 위해 LCD panel를 기판의 Alignment Mark에 자동으로 맞춘 후 가압 밀착시켜 가판간의 Gap을 유지한 후 자외선을 조사하여 기판간의 Sealing을 행하는 장치이다.


제품사양
- Work Size
① Max. 300 x 400mm (최소 Size: 2 Inch)
② Thickness: 0.2t, 0.5t, 0.7t, 1.0t, 1.4t
③ 상기판: 2∼15inch (귀사와 협의 사항)
④ 하기판: 2∼15inch (귀사와 협의 사항)
□상/하 기판: 장치내에서 Assembly 작업시 상/하관계를 의미
- 처리능력: 60초/매 이내
- 조합 후 Align 정도: ±2㎛ (Glass 사용시)
- 기판접촉 가능 범위
① Image 면 : 기판 단면에서5mm
② Image 반대면
- 기판 재질
① 상기판: Al
② 하기판: Quarts
- Press 부
① 정반 압력 설정 범위: 0 ∼1Kg/cm2?
② 압력설정 분해능: 0.005Kg/cm2
③ 조작설정 단위: 0.001Kg/cm
④ Load Cell 설치: Servo 제어
⑤ 전용 Controller 사용


특징
LCD 조립공정에서 사용하는 장비로 Glass Panel 두장을 Assembly하기 위하여 자동 CCD Alignment하는 장비임
- 고 정밀 정렬


제품가격
주문생산으로 제품의 라인환경과 사용용도에 따라 크기 및 가격은 상담후 결정
