전-공밸브포지셔너 (옵션코드 5번)
모델명
시리즈
전-공밸브포지셔너
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

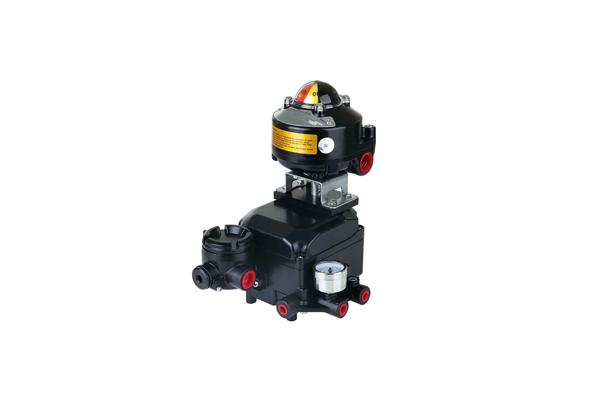

TS600R 방폭형리미트스위치외장
제품개요
전-공밸브포지셔너 TS600은 컨트롤룸,DCS 혹은 캘리브레이터 등 전류공급장치로부터 4~20mA DC 전류신호를 입력받아 비례적으로 밸브액츄에이터로 공급되는 공급압력을 조절하여 밸브개도를 제어하는 콘트롤밸브 제어장치 입니다.
제품특징
- 다양한 콘트롤밸브 시스템에 적용할 수 있습니다.
- 응답속도가 빠르며 내구성 및 안정성이 뛰어 납니다.
- 제로 및 스판 조절이 편리합니다.
- 분진 및 수분에 강한 IP66 용기보호등급을 가지고 있습니다.
- 내부품의 모듈화 설계로 유지보수가 편합니다.
- 진동에 강하며 5~200Hz 에서 공진이 없습니다.
- 제품 내부에 바이패스밸브(A/M switch)가 장착되어 있습니다.
- 공압배관부를 탈부착이 가능하도록 설계되어 현장에서 블록교체로 간단히 PT/NPT나사를 변경할 수 있습니다.
사양
| 모델 | TS600R(단동형) | TS600R(복동형) | |||
|---|---|---|---|---|---|
| 입력 전류 신호 | 4~20mA DC | ||||
| 내부저항 | 250±15Ω | ||||
| 공금압력 범위 | 0.14~0.7MPa | ||||
| 스트로크 | 0~90º | ||||
| 공압배관 연결부 | P(NPT) 1/4 | ||||
| 압력계 연결부 | P(NPT) 1/8 | ||||
| 전선관 연결부 | G(PF)1/2, NPT1/2, M20 | ||||
| 방폭등급 | 비방폭형 Ex dmb IIB T5/T6, Ex dmb IIC T5/T6 Ex ia IIC T5/T6 |
||||
| 용기 보호 등급 | IP66 | ||||
| 주변 온도 범위 | 작동온도범위 | -20℃~70℃(표준형), -40℃ ~ 70℃(저온형), -20℃ ~ 120℃(고온형) |
|||
| 방폭온도범위 | -40℃~60℃(T5) / -40℃~40℃(T6) | ||||
| 직선성 | ±1.0% F.S. | ±2.0% F.S. | |||
| 민감도 | ±0.2% F.S. | ±0.5% F.S. | |||
| 히스테리시스 | ±1.0% F.S. | ||||
| 반복성 | ±0.5% F.S. | ||||
| 공기소모량 | 2.5LPM 이하 (Sup.=0.14MPa) | ||||
| 유량 | 80LPM 이상 (Sup.=0.14Mpa) | ||||
| 재질 | 알루미늄 다이 캐스트 | ||||
| 무게 | 2.8kg | ||||
