티씬
1/2
볼륨부스터 1/2"
모델명
시리즈
볼륨부스터
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
제품개요

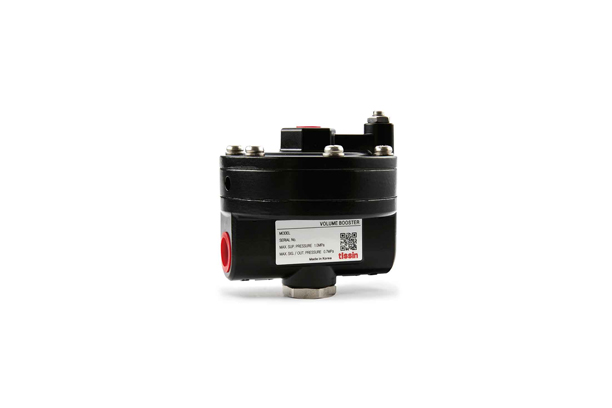

볼륨부스터 TS110은 밸브포지셔너의 출력 포트로부터 공압신호를 입력받아 1:1압력 크기로 큰 유량의 공압을 액츄에이터로 직접 공급하여 콘트롤밸브 작동속도를 빠르게 하는 콘트롤밸브 제어장치입니다.
제품특징
- 응답속도가 빠르고 정밀도가 높습니다.
- 민감도조절이 가능하여 여러가지 밸브 조건에 적응할 수 있습니다.
- 소프트시트를 적용하여 액츄에이터로의 공압누설을 막아 시스템을 안정화할 수 있습니다.
- 사이즈가 작고 무게가 가벼워 별도의 브라켓 없이 공압배관라인에 직접 설치 할 수 있습니다.
- 옵션으로 저온 및 고온제품을 선택할 수 있습니다.
사양
| 모델명 | TS110 | ||||
|---|---|---|---|---|---|
| 최대 공급 압력 | 1MPa | ||||
| 신호 및 출력공압범위 | 0.14~0.7MPa | ||||
| 신호 및 출력압력비 | 1:1 | ||||
| 직선성 | 1% | ||||
| 유량 (CV) | 배기 | 2.1 | |||
| 출력 | 2.7 | ||||
| 공압 신호 연결부 | NPT(PT)1/4 | ||||
| 입/출력 공압 연결부 | NPT(PT)1/2 | ||||
| 작동 온도 범위 | -20°C~70°C (표준형) | ||||
| 재질 | 알루미늄다이캐스트 | ||||
| 무게 | 0.75kg | ||||
