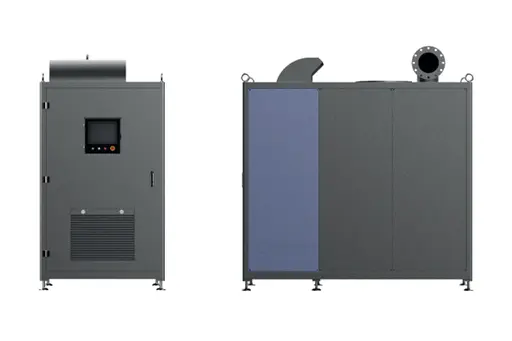

터보윈의 싱글 모터 - 듀얼 임펠러 시리즈는 고유량을 요구하는 현장에 최적화된 제품입니다. 높은 마력의 모터는 임펠러가 커지면서 모터 사이즈도 함께 커지는데 듀얼 임펠러로 제작하여 컴팩트한 모터 사이즈로 제작이 가능합니다. 듀얼 임펠러 같은 경우에는 양쪽에서 흡입되는 유량의 오차가 있기 때문에 그 오차율을 줄이는데 높은 기술력이 요구됩니다. 터보윈 듀얼 임펠러 시리즈는 그 오차율을 1% 이내까지 줄일 수 있어 우수한 품질을 자랑합니다. 또한, 내장된 우수한 기술력의 냉각팬과 터보윈의 특허인 듀얼 에어 쿨링 시스템으로 타사 대비 최소 10% 이상의 냉각효율을 자랑합니다. 현재 600HP 싱글코어 제품이 연구개발이 완료되어 2021년 상반기에 출시 예정입니다. |
|
1. 듀얼 에어쿨링 시스템 터보윈의 듀얼 에어쿨링 시스템(Dual Air-Cooling System)은 글로벌 특허를 받았으며, 타사 대비 모터 내부 온도를 최소한 10도 이상 낮출 수 있어 효율과 내구성을 동시에 달성할 수 있었습니다. 구체적으로 Stator 외부를 1차 냉각한 후 NBW 에어포일베어링, Windling과 Rotor를 2차 냉각하는 독보적인 냉각시스템은 다른 최첨단 터보기술과 결합되어 세계 최고의 효율과 내구성을 구현합니다. |
 |
|
|
|
|
2. HE-PM 모터 터보윈의 HE-PM 모터는 수많은 글로벌 기술특허를 바탕으로 자체 설계 및 제작되어 97% 이상의 고효율과 20,000 ~ 200,000 RPM 구간에서의 유려한 동작을 구현합니다. |
 |
|
3. SUPERSONIC 임펠러 터보윈의 Supersonic 임펠러는 외주없이 터보윈 자체적으로 설계하여 자가보유 중인 최첨단 설비들로 고강도알루미늄합금(AL7075-T651), 스테인리스 및 티타늄 등 고객의 요구사항에 맞게 다양한 재질을 적용하여 0.001mm의 오차도 허용하지 않고 정교하게 제작을 할 수 있습니다. 특히, Supersonic 임펠러 표면에 경질 아노다이징 코팅을 하여 내식성과 내약품성은 물론 방폭(Anti-Explosive)까지 고려하여 열악한 환경에서도 최고의 성능을 발휘할 수 있습니다. |
 |
|
4. NBW 에어포일베어링 터보윈의 NBW 에어포일베어링은 타사 제품에서 목격되는 구부림과 용접 등의 불필요한 공정이 없는 글로벌 특허를 받은 독창적인 기술을 기반으로 하여 세계 최고의 효율과 내구성으로 최소 150,000번 이상의 On/Off를 보장합니다. |
위의 이미지는 150,000번의 |
|
5. 실시간 유량 측정 시스템 터보윈의 실시간 유량 측정 시스템은 차압과 온도를 실시간으로 측정하여 유량을 계산하는 최첨단 정밀 측정 시스템으로 구성되어, 예상팩터와 실질팩터의 차이가 큰 타사 제품과 다르게 고객이 원하는 압력, 유량 등의 정보를 실시간으로 빠르고 정확하게 표시하여 정교하게 동작을 제어하는 데에 차별성을 주며, 특히 IoT(사물인터넷)와 AI(인공지능시스템)이 적용되는 스마트터보시스템에 있어서 이러한 실시간 유량 측정 시스템은 매우 필수적으로, 이 시스템에 적용되는 노즐유량계는 불과 ±0.5% 이내의 오차로 인덱스를 정확하게 측정할 수 있습니다. (JIS B 8340) |
|
1. VFD 스마트 인버터 냉각 시스템 터보윈의 WL Series는 글로벌 특허를 받은 듀얼 에어쿨링 시스템을 기반으로 추가적으로 별도의 모터냉각장치를 부착할 필요가 없는데, 인버터 조차도 별도의 냉각이 필요가 없는 VFD 스마트 인버터 냉각 시스템을 적용하고 있습니다. 인버터를 통과한 냉각공기가 모터를 통과한 냉각공기와 합류하여 외부로 방출되는 독창적으로 심플한 구조로 되어 있어서, 그림과 같은 모터와 인버터를 통합한 흡입 냉각 시스템이 효과적으로 작동됩니다. 또한, 인버터는 CE와 UL 인증을 받은 다양한 글로벌 브랜드들을 고객의 요구사항에 맞추어 커스터마이징이 가능한 시스템에 적용이 가능합니다. |
 |
|
2. 흡입필터 시스템 터보윈의 WL Series는 흡입공기(Inlet Air)가 1차로 Non-woven Fabric Filter를, 2차로 Medium Filter를 통과하면서, 미세먼지를 포함한 이물질이 여과되어 흡입되기 때문에 제품의 망실을 최소화할 수 있습니다. 필터는 일시정지모드 또는 운전모드 중에 매우 손쉽게 교체할 수 있어 사용자편의성과 시스템안정성이 극대화되었습니다. |
|
3. 방수, 방습 및 방염 터보윈의 WL Series는 실외에서 설치하여 운영할 수 있는 방수, 방습 및 방염에 특화된 WL Series를 개발하여 특허로 등록하여, 별도의 Blower Room을 위한 외부 건축비용을 발생시키지 않고 제품을 사용할 수 있도록 하였습니다. |
|
|
4. 공기의 차압을 이용한 BOV 밸브 터보윈의 WL Series는 서지영역 등에서의 비상 상황에서 제품이 동작할 때에 손상되지 않도록 보호하는 BOV에 의해서 외부 압축공기를 공급받지 않고 내부 차압으로만 자체적으로 작동될 수 있는 글로벌 특허를 가지고 있습니다. |
5. 로터 락킹 디바이스 터보윈의 WL Series는 운반 또는 설치 중에 외부충격에 의해서 모터 내부의 에어포일베어링 등이 망실되지 않게 합니다. 또한, 베어링이 모터에서 움직임이 발생되지 않도록 글로벌 특허를 받은 로터 락킹 디바이스 (Rotor Locking Device)가 적용되어 출고됩니다. 특히, 비포장도로 등에서 무진동차량이 아닌 쇽업쇼버가 제대로 설치되지 않은 운반수단으로 숙련되지않은 인력이 이동 및 설치를 하더라도 불필요하게 제품 내부가 손상되는 일이 없도록 내구성과 편의성을 동시에 고려하여 로터 락킹 디바이스를 고안해냈습니다. |
|
6. INDUSTRY 4.0 컨트롤패널 터보윈의 WL Series는 Allen Bradley, Siemens, RS Automation, LG PLC 등 글로벌에서 명망있는 PLC System을 고객의 요구사항에 맞추어 적용할 수 있을 뿐만 아니라, MICOM의 적용까지도 가능합니다. 또한, 3가지 기본적인 통신프로토콜(RS485 / RS232 / Ethernet)을 토대로 전세계의 다양하고 까다로운 요구방식을 모두 잘 맞출 수 있고 호환이 될 수 있어서 품질관리 및 유지보수가 매우 쉽고 안정성이 높은 장점을 가지고 있습니다. |
|
|
7. 스마트 유저 인터페이스 터보윈의 WL Series는 IoT와 AI 시스템에도 Web과 APP을 활용한 터보윈의 서버시스템과 연계가 용이한 스마트터보시스템을 갖추어 사용자 편리성과 제품 사용효율을 획기적으로 개선하였습니다. 4개의 개별스위치(Run, Load, Stop and Emergency)가 비상상황에도 신속한 통제가 가능하며, 스마트터보블로워(WL-i)제품의 경우, LED로 제품의 동작상태를 멀리서도 직관적으로 확인할 수 있으며, 터보윈 전용 Web과 APP으로 압력, 온도, 유량, 회전수, 전력 등의 제품 운용정보를 손쉽게 통제하고 확인할 수 있도록 하였습니다. |
|
국내외 인증, 특허 취득을 위한 노력
터보윈은 고객의 행복이 우리의 행복이라는 가치하에 글로벌 고객 모두에게 인정받기 위해 현실에 안주하지 않고 끊임없는 연구개발을 진행하여 터보업계 최다 라인업, 57.5%의 최고 에너지 절감 효율이라는 금자탑을 달성하였습니다.
국내외 인증
글로벌 고객 만족을 위해 글로벌 특허 뿐만 아니라 방폭 인증, 유럽 CE 인증, 미국 전기전자 인증 등 다양한 산업 분야에서 요구시 되는 글로벌 인증을 취득하였습니다. 현재 추가적인 특허 및 인증 취득도 진행중이며, 이러한 노력의 결실로 대한민국에서는 유일하게 조달청으로부터 우수 제품으로 지정을 받았습니다.
주요 특허
| (1) 직결구동형 터보블로워 냉각 구조 (대한민국/10-1580877) (3) 방수 및 방습기능을 갖는 터보블로워 (일본/6524999) (5) 공기의 차압을 이용한 비오브이 밸브 (미국/16-313445) (7) 직결구동형 터보블로워 냉각 구조 (미국/15-752763) |
(2) 직결구동형 듀얼 터보블로워 냉각 구조 (중국/ZL-2016-8-0000612.8) (4) 정밀도 유지가 가능한 고속 및 고하중용 에어포일 베어링 장치 (대한민국/10-1632356) (6) 터보 기계용 이물질 유입 방지용 커버 (대한민국/10-1791977) (8) 직결구동형 터보블로워 냉각 구조 (중국/ZL-2016-8-0002134.4) |
