Specifications
규격 | NW25-∅12, NW25-∅16, NW25-∅26, NW40-∅36 |
재질 | 알루미늄(A2024) |
사용펌프 | NW25 : W2V10~W2V40 |
NW40 : W2V60~W2V150 |
외형치수도 (unit : mm)
품목명 | 규격명 | 품목코드 | A | B | C | D | E |

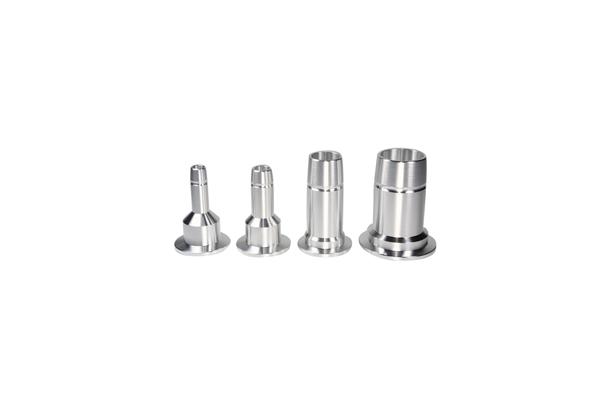

Hose Nipple | NW25 - ∅12 | ACHNMA251200 | 12 | 40 | 60 | 33 | 10.5 |
Hose Nipple | NW25 - ∅16 | ACHNMA251600 | 16 | 40 | 60 | 35 | 10.5 |
Hose Nipple | NW25 - ∅26 | ACHNMA252600 | 26 | 40 | 69 | 57 | 20 |
Hose Nipple | NW40 - ∅36 | ACHNMA403600 | 36 | 55 | 68.5 | 55 | 20 |
