다채널정류기

1. 기능

- 정전위+정전압 복합제어를 통한 그룹 내 동일전류 공급(전류 0인 현상 제거), Water Box 내부 양극 대상

- 환경요소와 상관없는 균일한 방식 품질 제공

- 복수기의 안전 신뢰성 증대

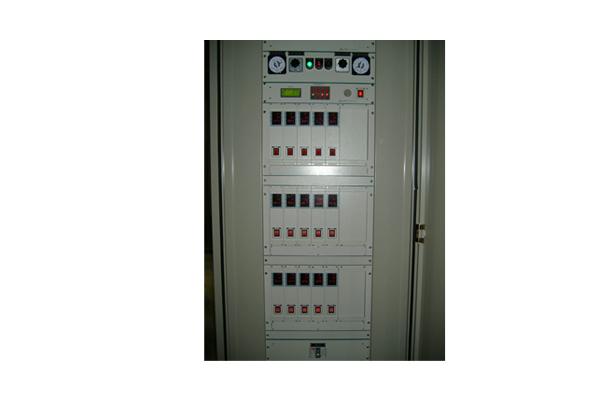

2.외함

3. 정류부

- (1). 교류입력 : 3Ø, 380V(440V), 60Hz

-(2). 정격출력(각 채널별) : DC 12V, 15A

-(3). 정류방식 : 고속 스위칭 방식

-(4). 운전 방식 : 정전압, 정전위, 복합제어 방식

-(5). 원격 통신 : 무선 혹은 유선

-(6). 채널수 : 15채널(변경 가능)

-(7). 전류단속 소자 : Power FET

-(8). 정전압, 정전위, 복합제어 방식

-(9). 냉각방식 : 공냉식

-(10). 절연사항 : 5㏁ 이상

-(11). 효율 : 60% 이상(최대 정격시)

-(12). Display : 각 모듈 전압, 전류, 전위(FND)/제어부(LCD)

-(13). PNL크기 : W700*D700*H1800

-(14). PNL재질 : SS400

-(15). PNL두께 : 1.5mm 이상

-(16). 출력전압 분해능 : 0.01V

-(17). 출력전류 분해능 : 0.1A

-(18). 전위 측정 : ±10V, 분해능 1mV

-(19). 전위 설정 : ± 5V

-(20). 데이터로깅 : 정시 측정, 상세측정

-(21). (특허 10-0997500-방식시스템)



4. 서버시스템

(1). 서버 소프트 웨어

- O/S : Windows 7이상

- DBMS : MS SQL Express 이상

(2). 하드웨어

- CPU : Intel Xeon E3110 Quad Core 3.0GHz 이상

- Memory : 2GB 이상

- HDD : 500GB SATA(7200rpm)*2

(3). 통신

- 형식 : 유선

- Port : RS422

5.특징

(1). 기존정류기 운전방식

- 정전위

(2). 기존 전기방식 시스템의 원리

- 복수기 Inlet부를 기준으로(Outlet 동일)

- 6개의 정류기와 12개의 양극이 존재

- 250mV(Zn기준)이 만족되도록 정전위 제어

- 복수기 전체적인 방식이 되도록 구성

(3) 기존정류기의 문제점

- 정류기

a. 환경 (해수와 증기의 온도, 농도…)요소 차이가 있음

b. 전체 환경요소를 고려한 전극의 위치 설계 불가능

c. 실질적으로 각 정류기별 출력 전류의 차이

d. 불균일한 방식 범위(출력전류 0 존재)

- 양극(Anode)

a. 기존 양극 Pb-Ag

b. 표면생성물 형성 및 과전압이 큼

c. 시간이 지남에 따라 출력 전류가 감소

d. 양극 교체 필요(2년 주기)

※ 산화납(PbO)은 유해물질로 분류

- 관리시스템

a. 약 3-6개월 간격으로 방식상태를 점검 주기

: 오랜 시간이 경과해야만 문제를 파악할 수 있음

: 정류기 고장 시 확인하기 어려움

b. 유지관리 프로그램 미확립

: CP시스템에 대한 관리가 발전본부 별 차이

c. 관리자의 비전문성 (전기방식에 대한 이해부족)

: 현장에서 전위 등 기초적인 데이터만 확인 빠른

d. 부식속도를 감안하면 상시 모니터링이 필요



(4). 복합제어형 정류기

-구성

- 정전위+정전압 복합제어를 통한 그룹 내 동일전류 공급(전류 0인 현상 제거), Water Box 내부 양극 대상

- 환경요소와 상관없는 균일한 방식 품질 제공

- 복수기의 안전 신뢰성 증대

- 차별성


정전위 제어


복합 제어
