1. 기능

- 원격으로 동기형 정류기의 전압, 전류, 전위를 감시 및 제어

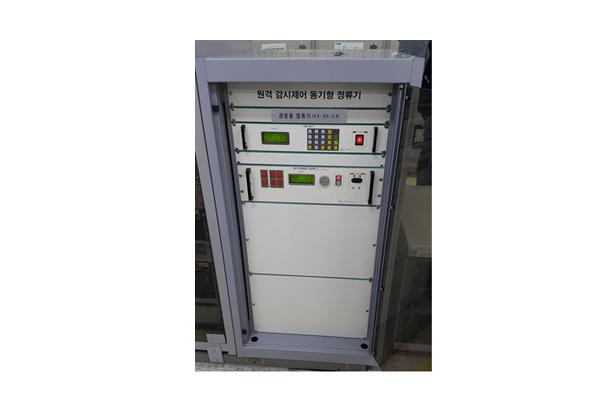

2. 외함


3. 정류부

- (1). 입력전원 : AC 220V, 60Hz

- (2). 출력전원 : DC 60V, 30A

- (3). 정류방식 : 고속스위칭

- (4). 정전위, 정전압 방식

- (5). 효율 80% 이상

- (6). PROTECTION: OVP, OCP, OTP

- (7). RIPPLE & NOISE: 1% p-p

- (8). 냉각방식: 자연공냉식 또는 강제통풍식

- (9). LINE REGULATION : 3% (198V~242V)

- (10). LOAD REGULATION : 3% (10% LOAD ~ MAX LOAD)

- (11). 절연사항 : 5㏁ 이상 (500V MEGGER 사용)

- (12). 온도상승한도 (정격입력 및 출력에서 측정, 기준주위온도 40℃ 제외)

- (13). 정격전압, 정격부하로 4시간 운전하였을 때 혹은 온도계법으로 각 부의 온도상승은 다음의 범위를 넘어서는 안된다.

- - 권선과 철심 : 140℃

- - 정 류 소 자 : 80℃

- (14). 사용정격: 연속

- (15). 정류부 크기 : 430(W) x 490(D) x 135(H) 이하

- (16). 전압, 전류 조정범위 :

- - 0 ~ 60V 자동 및 수동 VOLUME 조정방식

- - 0 ~ 30A 자동 및 수동 VOLUME 조정방식

4. 제어부

- (1). 명령에 의한 전류 단속 기능

- (2). 전류단속 기본단위: 0.1초

- (3). 전류 단속 분해능: 0.01초

- (4). 전위 측정 기능 (DC 전위)

- (5). AC 전위 FILTER 기능

- (6). 전위 측정 영역: -10V~ 10V

- (7). 전위 측정 분해능: 1mV

- (8). 전압 측정 : 0~100V (분해능: 0.1V)

- (9). 전류 측정 : 0~100A (분해능: 0.1A)

- (10). GPS에 의해, 제작된 단말기의 모든 시간이 동기를 이루어야 한다.

- (11). 동기 단속 최대 시간 오차: ±5ms 이내

- (12). A/D CHANNEL: 12BIT 3CHANNEL

- (13). A/D 샘플속도: 200KHz (DMA 방식)

- (14). DO: 2CHANNEL (전자식 RELAY)

- (15). RTC 정확도: 1ms이내 (GPS LOCKING시)

- (16). ROM: 64KBYTE, Flash Memory: 1MBYTE

- (17). WATCHDOG 기능 내장

- (18). EEPROM: 600BYTE (config DATA 저장)

- (19). 통신: RS232C

- (20). LCD 표시기(4 x 20)

- (21). 제어부 크기 : 430(W) x 490(D) x 90(H) 이하

- (22). CDMA 연결 사용 가능


5.특징

(1). 기술적 효과

- 인력 측정 오류 감소로 인한 정확한 데이터 확보

- - 방식관련 정보의 총합화로 과학적, 효율적 방식 관리

(2). 경제적 효과

- 배관 수명 연장 자산의 감가상각비 절감으로 경상이익 극대

- 인건비 절감(운영 인력증가 억제 및 효과적인 구조조정 가능)

(3). 공익적 효과 (안전관리)

- 부식인자/요인 조기발견 및 억제조치로 대형사고 사전예방

- - 유휴 인력에 대한 타 안전관리 분야로의 재배치

(4). 사회적 효과 (IT 인프라 구축 및 경제활성화)

- 관련 산업의 발전에 따른 내수경기 진작

- 해당 기업의 첨단기술 홍보 효과 등 대외 이미지 향상
