1. 기능

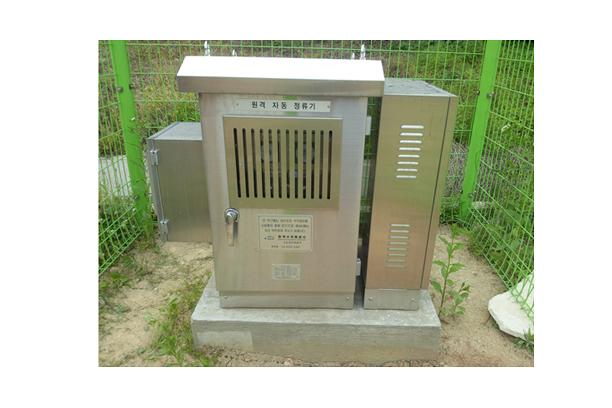

- 원격으로 동기형 정류기의 전압, 전류, 전위를 감시 및 제어

2. 외함

3. 정류부

(1). 교류입력 : 1Φ, 220V, 60㎐

(2). 직류출력 : DC 60V, 30A

(3). 종합효율 : 60% 이상 (정격 최대출력에서 측정)

(4). 종합역율 : 90% 이상 (정격 최대출력에서 측정)

(5). 냉각방식 : 강제통풍

(6). 정류방식 : 단상 전파정류

(7). 제어방식 : SCR CPU 직 접 제 어 방 식

(8). CPU 성능 : 100 MIPS 이상

(9). 전류단속방법 : FET Switching 소자

(10). 사용정격 : 연속

(11). 조정범위 : 0 ~ 60V

(12). 절연사항 : 5㏁ 이상 (500V MEGGER 사용)

(13). 절연 내전압 : 상용주파 2000V, 1분간 (전자회로 및 정류소자 등은 제외)

(14). 온도상승한도 (정격입력 및 출력에서 측정, 기준주위온도 40℃ 제외)

정격전압, 정격부하로 8시간 운전하였을 때 온도계법으로 각 부의 온도상승은

다음의 범위를 넘어서는 안된다.

- 권선과 철심 : 140℃

- 정 류 소 자 : 80℃

4. 제어부

- (1). RS232 혹은 RS485 통신 포맷

- (2). 입력전원 : 5V 혹은 12V

- (3). 제어모드 : Local Manual, Local Auto, Remote Manual, Remote Auto

- (4). 정류기 on, off 단속시간 설정 : 0.1초 ~ 99.9초

- (5). 정류기 동기화 정확도 : ± 10mSec 이내 ( GPS Locking시 )

- (6). 통신 방식 : CDMA 혹은 IOT

5. 특징

(1). 기술적 효과

- 인력 측정 오류 감소로 인한 정확한 데이터 확보

- 방식관련 정보의 총합화로 과학적, 효율적 방식 관리

(2). 경제적 효과

- 배관 수명 연장 자산의 감가상각비 절감으로 경상이익 극대

- 인건비 절감(운영 인력증가 억제 및 효과적인 구조조정 가능)

(3). 공익적 효과 (안전관리)

- 부식인자/요인 조기발견 및 억제조치로 대형사고 사전예방

- 유휴 인력에 대한 타 안전관리 분야로의 재배치

(4). 사회적 효과 (IT 인프라 구축 및 경제활성화)

- 관련 산업의 발전에 따른 내수경기 진작

- 해당 기업의 첨단기술 홍보 효과 등 대외 이미지 향상
