칩형부품초고속테이핑머신
모델명
JT-350
시리즈
테이핑머신
자료
-
구매정보
provider logo
진성하이텍

테이핑 머신, ET 핸들러, 주변기기 제조

연락처
031-454-9727
이메일
msh@jinsunghitec.com
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
진성하이텍[바로가기]
브랜드
-
SKU
28429
제품명
칩형부품초고속테이핑머신
모델명
JT-350
사이즈
-
중량
-
제품 상세 정보

JT-350(칩형부품초고속테이핑머신)
Max. 3.5kpcs/min의 고속시스템



구성

•제품의 정렬 이송(Parts feeder & Linear Feeder)
•Loader -> Index부 -> Inserter부
•NG검측 / 배출부
•Controller(Touch Screen, Micom B/D)


옵션

•Tester
•측정Unit
•Vision


특징

•높은 가동률을 실현하는 내구성과 낮은 JAM RATE
•폭 넓은 칩사이즈 적용설계
•인덱스 테이블 파손부 스킵기능
•신속하고 용이한 유지관리 (자기진단 표시, 주요관리 점검부의 집중배치 등)
•계측기와의 안정적인 인터페이스를 통한 고속측정.
•제품 특성에 따른 하부검측 또는 상하검측 시스템 가능.(저저항 mΩ, 임피던스 IzI/Θ, 인덕턴스 Ls/Q 등)


제품관련이미지

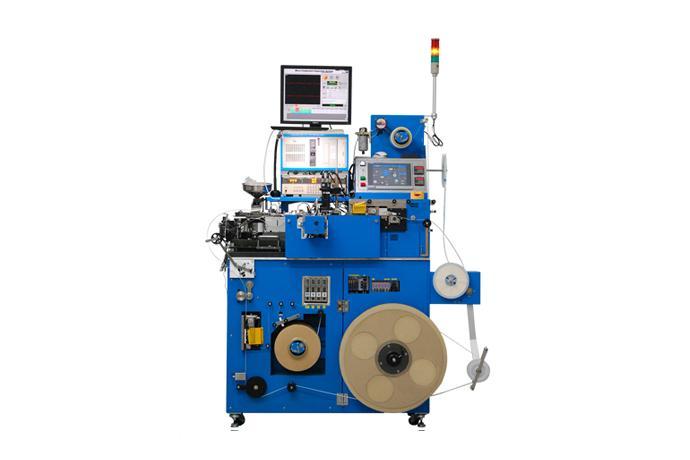

진성하이텍 칩형부품초고속테이핑머신 JT-350


제품사양

적용제품

Applicable

MLCC, Resistor, Inductor, etc

적용제품크기

Designated Work

2012/1608/1005/0603/0402

처리속도

Throughput Speed

Max.3500pcs/min at 1005-0.5t

케리어테이프

Carrier Tape

8mm Embossed/Paper(opt)

케리어테이프 치수

적용두께

Thickness

Embossed : 0.25
Paper : 0.45/0.6/0.75/0.95

릴사이즈

Reel Size

Embossed: OD340xID76x100w(TRV.)
Paper : OD480xID152x105w(TRV.)

버텀테이프

Bottom Tape

OD240xID76x180W(TRV.)

커버테이프

Cover Tape

Embossed : OD210xID76x5.4
Paper : OD175xID762x180w

릴 감기 방향

Direction of Wind

CW (Right)

실링형식

Sealing Type

Heat Compression

히터 온도 제어

Heater Temp. Control

Adjust, PID Control

진   공

Vacuum Source

Vacuum Pump (Built-in)

공급전원

Power Source

AC220V-1ph-60/50Hz

공급에어

Air Source

5~9 kg/㎠G

계측 시스템

Measurement System

Lower Side by Both

외형치수(mm)

Dimensions

1350Wx755Dx1580H
(without signal lamp)

중  량

Weight

약 200kgs





진성하이텍
테이핑 머신, ET 핸들러, 주변기기 제조
2001년 설립이래 지금까지 기간 동안 집중적인 경험과 실적을 통해 질적인 성장을 지속할 수 있도록 기회를 주신 고객 여러분께 감사 드립니다. 초고속 Tape & Reel M/C의 완성과 카메라를 이용한 REEL검사의 초고속 완성 등 고속, 고 정밀 고 신뢰의 선별기, Tape & Reel 설비를 출시하여 생산현장에서 충분한 검증을 거쳐 그 완성도를 높여 왔습니다. 많은 신뢰를 보내주신 덕분에 다양하고 높은 기술력을 축적할 수 있었으며, 이제는 세계수준의 기술력과 경쟁하기 위하여 더욱 노력, 개발하여 최고 수준의 기술 제공업체로의 도약을 준비하고 있습니다. 고품질 무한신뢰의 SMD 선별에서 Tape & Reel 공정까지의 설비와 서비스 분야에서 최고의 업체로써 여러분 곁에 다가 서고자 합니다. 저희 임직원 한 사람 한 사람은 세계최고를 목표로 합니다. 철저한 프로정신으로 고객 여러분과 함께하는 기업이 되고자 합니다.
