제품 상세 정보

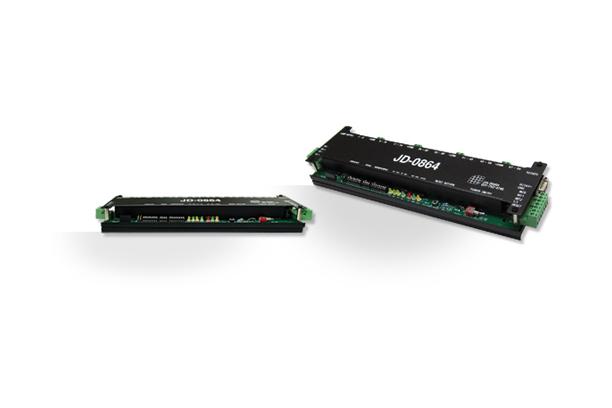

LDU

Lamp Driver Unit


LDU Board

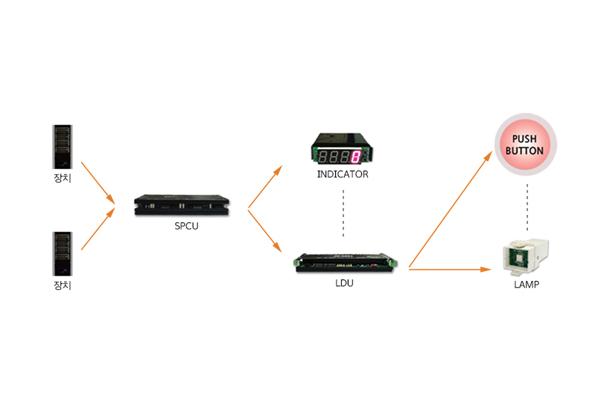

Lamp Driver Unit는 Local의 각종 Data를 Terminal Server로부터 입력받아 표시반의 Lamp를 구동시키는 Board


  • 64개의 LED Lamp를 구동시키기 위한 PowerTransistorArray사용 (2color 제어시 32point 제어로 제안됨)
  • 출력단 회로보호를 위한 보호장치 삽입
  • 모든 출력 Point는 순간적인 Short에 대하여 보호
  • Terminal Server의 Data수신시 빠른 처리기능
  • Terminal Server에 Multi Drop으로 접속
  • 자가 진단기능과 Maintenance를 위한 Status Command 지원
  • FLASH Memory 사용으로 간편한 System Upgrade
  • 순차적 램프 ON/OFF 자체 Test 기능 내장
  • 밝기조절기능 3단계
  • 1채널 릴레이 접점출력
  • SPCU로부터 리모컨으로 동작상태 조작 가능
  • 통신 및 스위치에 의한 LAMP TEST 및 RESET 기능



One Chip Micro Controller Unit

고성능 저전력의 RISC 구조의 ATMEL128을 MCU로 사용


  • FLASH Memory : 16KByte
  • SRAM : 1KByte, EEPROM : 512Byte
  • DATA-INPUT : RS-232/422/485
  • 14.7456MHz의 System Clock시 최대 14.7456MIP 처리능력
  • Terminal Server의 Data 수신시 빠른 처리기능
  • Terminal Server에 MultiDrop으로 접속
  • 64개 LAMP를 구동시키기 위한 Power Transistor Array 사용



Serial Communication

LDUBoard는고속 전이중 방식의 Serial 통신이 가능한 UART 2개 내장

LDU Board와 SPCU는 RS-232/RS-422/RS-485 통신


전송 Parameter
Baud Rate4800 / 9600 / 19200 /38400 Baud
Packet Size10 Bit
Data Bit8 Bit
Start Bit1 Bit
Stop Bit1 or 2 Bit
Parity BitNone/Even/Odd Parity
Error checkCRC-16


전면 표시 램프(LED)

약호명칭상태
PWRPower On/OffPower 정상시 GREEN 점등
TX0COM1 TransmissionCOM1 Data 송신 중일 때 YELLOW 점멸
RX0COM1 ReceivingCOM1 Data 수신 중일 때 GREEN 점멸
TX1COM2 TransmissionCOM2 Data 송신 중일 때 YELLOW 점멸
RX1COM2 ReceivingCOM2 Data 수신 중일 때 GREEN 점멸
STA통신상태 STATUS정상시 YELLOW 이상시 OFF
RESETHardware ResetRESET시 RED 점등


기타

System Upgrade(ISP)

LDU Board는 CON5의 ISP Download Port로 전용 Down Cable을 PC와 연결 후, PC 내 AVR Studio을 이용하여 Board 내부의 FLASH Memory에 저장되어 있는 제어운용 Program을 손쉽게 변경


전원공급

Option : 고효율의 DC/DC Converter 회로를 구성, 전원을 DC12 ~24V로 입력 받아 안정적 공급 가능


전기적 특성

소비전력DC 5V ± 5% 0.1A 미만
InterfaceTerminal Server와 RS-232/422/485 통신 / Unit과 RS-422 통신
System clock14.7456 MHz
운용온도-10℃ ~ +60℃
크 기높이 35.5mm, 길이 290mm, 폭 85mm
