제품명
N-DAU
모델명
GM-3000
사이즈
-
중량
-
제품 상세 정보

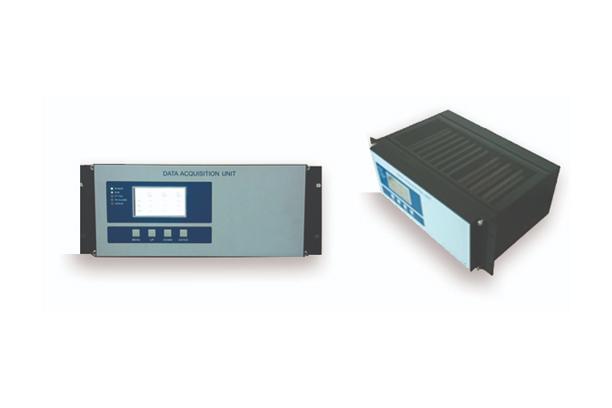

N-DAU는 전력기기의 부분방전, 차단기 동작 특성, 가스압력 등의 데이터를 센서로부터 입력 받아 데이터 처리 및 감시 진단하는 종합 예방진단 장비로 전기 안전 확보, 비용절감, 전력설비의 효율적인 유지보수 가능

GIS의 내부에서 발생하는 부분방전, 차단기의 동작 특성, 피뢰기의 열화 상태, SF6 가스 밀도와 변압기의 부분방전 및 변압기의 유중가스, 케이블 및 케이블 접속부 부분방전 등을 실시간 감시 및 진단하는 시스템



Features

  • GIS 부분방전 진단
  • 피뢰기의 열화 상태 감시
  • 차단기의 동작상태, 파형, 상별 동작 시간차 감시
  • SF6 가스밀도 감시
  • 실시간 데이터 파형의 분석, 진단, 저장 기능
  • 이벤트 발생 시 알람 신호 발송 및 보고서 기능
  • 전자기기등에 의한 주파수값 필터 처리 가능
  • 부분방전 발생여부 확인 가능
  • 장비 이상 여부에 대한 self test 가능
  • Error setting value 방지를 위한 LOCK 기능
  • LCD가 장착되어 있어 기기내에서도 설정가능
  • 협대역 주파수 선택 방식 사용(스펙트럼 방식)



Specifications

항목

사양

환경조건

동작온도

-20 ~ 55℃

동작습도

10 ~95%

표고

1,000m 이하

표시

계측 항목

GIS 부분 방전 데이터

표시 장치

Color Graphic LCD(4.3")

입출력

S/A 입력

3CH / 1SA(Switching Unit 내장), Max 9CH

PT 입력

110V (50/60Hz)

GDT 입력(Option)

AI : 9채널, 4~20mA (1 board 기준)

cb 동작특성(Option)

AI : 6채널, 4~20mA / DI : 4채널, DC 5V(1 board 기준)

크기

19inch or 19/2inch 기준

19", 4U 확장 Rack Type

제어 전원

전압

AC 85 ~ 264V, 50/60Hz 또는 DC 90~145V

UHF 입력

주파수대역

500 ~ 1,500MHz

입력신호 크기

-85 ~ -35 dBm

프로토콜

자체 프로토콜

통신

Ethernet-Optic : 1port



System 구성
