전력계통에 역률개선용 콘덴서를 사용시 회로의 전압, 전류파형의 왜곡이 증대되어 전기기기내 소음의 증대 콘덴서 회로에 고조파 전류를 발생시켜 이에의한 계전기류의 오동작의 요인이 될수 있습니다.

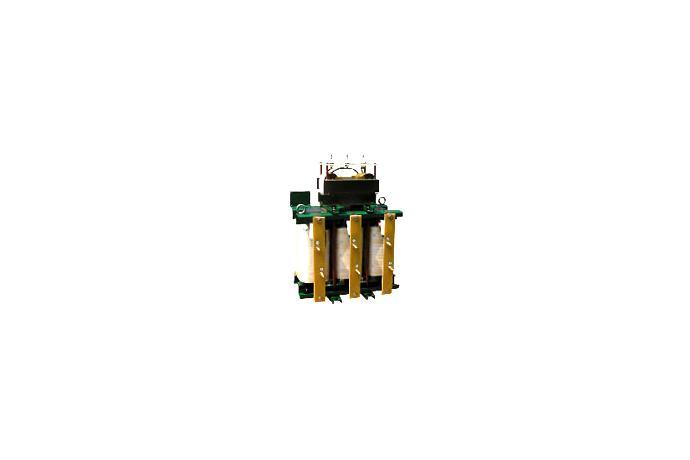

이러한 회로전압, 전류파형의 왜곡을 감소시켜 콘덴서 투입시 돌입전류를 억제하기 위하여 직렬리액터를 콘덴서에 직렬로 연결하여 사용합니다.
Outline Dimensions (외형치수)
Item KVA | 220/440V class | 3300/6600V class | ||||||
A | B | H | Remark | A | B | H | Remark | |
0.6 | 200 | 200 | 230 | 350 | 250 | 340 | ||
1.2 | 250 | 300 | 280 | 350 | 250 | 340 | ||
1.5 | - | - | - | 350 | 250 | 340 | ||
3 | 350 | 300 | 340 | 400 | 250 | 360 | ||
4.5 | 350 | 300 | 340 | 400 | 300 | 360 | ||
6 | 400 | 340 | 380 | 450 | 340 | 420 | ||
9 | 400 | 340 | 380 | 450 | 340 | 440 | ||
12 | 450 | 380 | 420 | 450 | 360 | 440 | ||
15 | 450 | 380 | 420 | 500 | 360 | 500 | ||
18 | 450 | 380 | 420 | 500 | 360 | 500 | ||
24 | 450 | 380 | 450 | 550 | 360 | 540 | ||
30 | - | - | - | 550 | 360 | 540 | ||
36 | - | - | - | 600 | 380 | 580 |
Note) H(높이) : 방전코일 부착시 20mm 추가됨.
