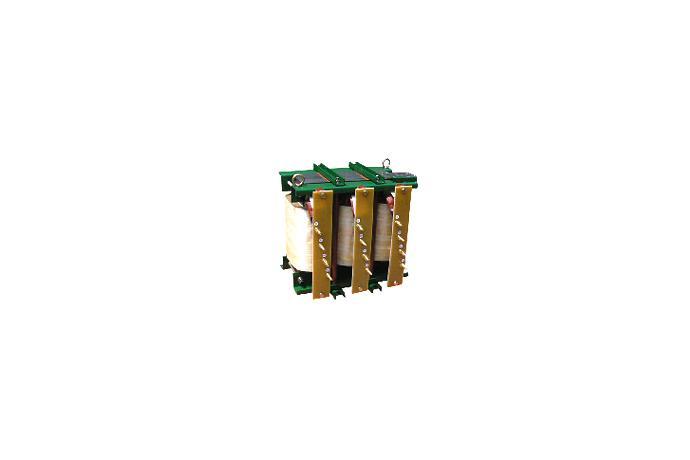

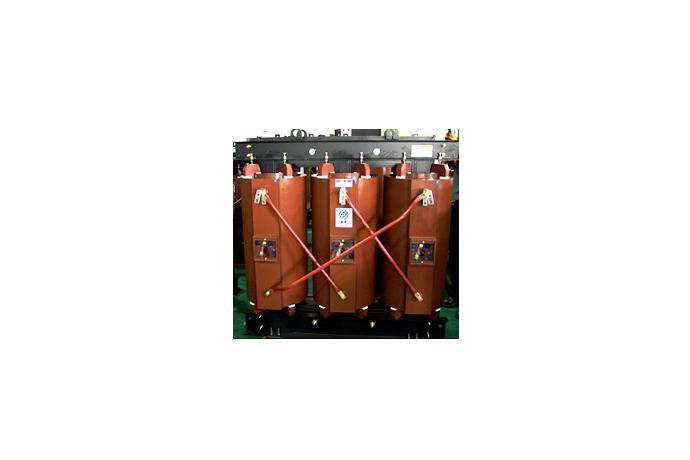

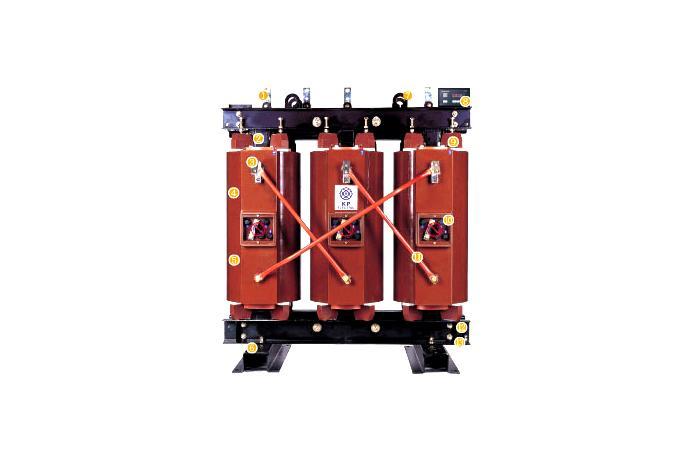

모터 기동용 리액터는 유도전동기를 기동시 유도전동기의 단자전압을 저감하는 감압기동으로 정지상태의 회전기기가 기동되면서 전류가 감소함에 따라 단자전압이 상승하여 완전한 기동이 이루어 질때(t 초후) 리액터를 단락시켜 전전압으로 운전하는 방식으로 기동전류를 제한하여 모터의 원할한 기동 및 계기의 오동작 등 다른 전원설비의 악영향에 의한 사고를 미연에 방지 합니다.
Outline Dimensions (외형치수)
Item KVA | 220/440V class | 3300/6600V class | ||||||
A | B | H | Remark | A | B | H | Remark | |
22 | 300 | 280 | 330 | |||||
37 | 300 | 280 | 320 | 380 | 280 | 400 | ||
45 | 350 | 340 | 360 | 380 | 280 | 400 | ||
55 | 350 | 340 | 360 | 400 | 300 | 420 | ||
75 | 350 | 360 | 360 | 400 | 300 | 420 | ||
95 | 400 | 360 | 380 | 400 | 300 | 420 | ||
110 | 400 | 380 | 400 | 400 | 300 | 420 | ||
130 | 400 | 380 | 400 | 450 | 340 | 460 | ||
150 | 400 | 380 | 400 | 450 | 340 | 460 | ||
184 | 450 | 400 | 430 | 450 | 340 | 460 | ||
220 | 450 | 400 | 430 | 450 | 340 | 460 | ||
260 | 450 | 400 | 430 | 500 | 360 | 480 | ||
300 | 500 | 440 | 480 | 500 | 360 | 480 | ||
375 | 500 | 440 | 480 | 500 | 330 | 580 | ||
400 | - | - | - | 550 | 410 | 550 | ||
450 | - | - | - | 550 | 410 | 550 | ||
500 | - | - | - | 550 | 410 | 550 | ||
560 | - | - | - | 550 | 410 | 610 | ||
650 | - | - | - | 600 | 460 | 610 | ||
750 | - | - | - | 600 | 460 | 610 | ||
900 | - | - | - | 600 | 460 | 650 | ||
1100 | - | - | - | 700 | 500 | 650 | ||
1200 | - | - | - | 700 | 500 | 730 | ||
1500 | - | - | - | 750 | 520 | 780 | ||
2000 | - | - | - | 800 | 540 | 850 | ||
2500 | - | - | - | 850 | 580 | 890 | ||
3000 | - | - | - | 900 | 600 | 780 | ||
3500 | - | - | - | 1000 | 650 | 1200 | ||
5000 | - | - | - | 1300 | 750 | 1200 |
Note) H(높이) : 방전코일 부착시 20mm 추가됨.
