Description

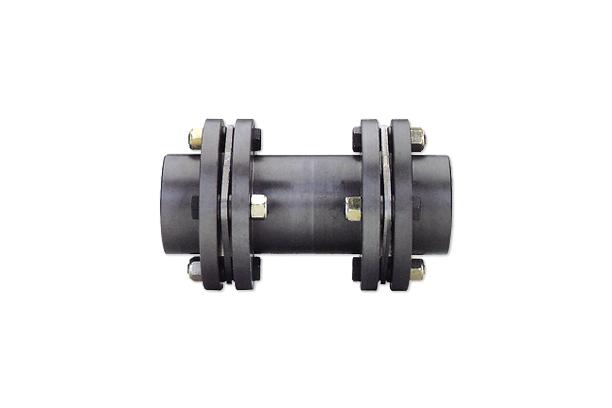

디스크 커플링은 허브, 스페이셔, 디스크팩의 3가지 주요 부품으로 구성되어 있고, 이 모두가 스틸로 되어 있기 때문에 튼튼하며 큰 토오크를 전달하는 장점이 있습니다. 또한 디스크 팩은 스테인레스 강판을 만들어져 복귀 강성이 대단히 크고 유연하여 디스크 커플링의 주요 특징을 만듭니다.

[특징]

- 백래쉬가 없고 비틀림 강성이 큽니다.

- 긴 수명을 보장합니다.

- 연관기계를 움직이지 않고 분해, 조립이 가능합니다.

- 돌발 사고에 안전합니다.

- 고온, 고속에 사용이 가능합니다.

PA형 (4볼트), PB형 (4볼트)

4볼트 PA형

* 최대회전수 이상 사용시에는 NARA에 문의바랍니다.
(GD2=4J)

4볼트 PB형

규 격	허용토오크 (N·m)	최대회전수 (rpm)	BE (mm)	C (mm)	질량 (kg)	J (kg·m2)	규 격	허용토오크 (N·m)	최대회전수 (rpm)	BE (mm)	C (mm)	질량 (kg)	J (kg·m2)
405	33	15,000	88.9	76.7	1.2	0.0015	435	130.0	6,200	127.0	93.4	18.3	0.036
410	90	15,000	88.9	75.7	2	0.0039	440	210.0	5,400	139.7	105.7	27.2	0.073
415	177	15,000	101.6	84.8	3.06	0.0078	445	340.0	4,900	152.4	109.2	37.8	0.118
420	245	15,000	127.0	104.6	4.6	0.0138	450	500.0	4,200	177.8	130	54	0.218
425	422	12,000	127.0	103.6	7.6	0.035	455	650.0	3,800	177.8	123.4	78.9	0.42
430	775	10,000	127.0	103.5	11.7	0.07

* 최대회전수 이상 사용시에는 NARA에 문의합니다.

* "BE"의 치수는 고객이 요구하는 치수에 의해 제작이 가능합니다.

* 허용토오크, 최대회전수, 기본치수는 PA형과 같습니다.(GD2=4J)

PA형 (6볼트), PB형 (8볼트)

6볼트 PB형

규격	허용토오크 (N·m)	최대회전수 (rpm)	치수(mm)								질량 (kg)	J (kg·㎡)
			Dmax	A	B	C	BE	F	G	H
601	569	13,000	51	119	168	39.4	60	54	10.3	74	6	0.008
602	922	11,000	55	137	198	50.0	72	63	11.0	81	9.1	0.015
603	1,710	9,700	67	161	238	67.2	90	74	11.4	97	16.9	0.025
604	3,340	8,700	72	180	269	82.4	109	80	13.3	104	21.6	0.05
605	6,210	7,300	85	212	308	87.6	118	95	15.2	124	35.1	0.10
610	8,240	5,600	111	276	377	115	153	112	19.0	161	66	0.33
615	10,700	5,000	133	308	440	134	172	134	19.0	193	102	0.63
620	17,800	4,500	152	346	497	148	191	153	21.5	218	150	1.2
625	26,400	4,100	165	375	553	175	223	165	24.0	240	191	1.7
630	33,400	3,750	178	410	610	195	254	178	29.5	258	251	2.8
635	39,900	3,450	187	445	646	211	270	188	29.5	272	310	4.2
640	46,300	3,300	205	470	686	212	274	206	31.0	297	375	5.4
645	59,800	3,000	231	511	749	223	287	231	32.0	334	490	7.9

* 최대회전수 이상 사용시에는 NARA에 문의바랍니다.(GD2=4J)

* "BE"의 치수는 고객이 요구하는 치수에 의해 제작이 가능합니다.

8볼트 PB형

규격	허용토오크 (N·m)	최대회전수 (rpm)	치수(mm)								질량 (kg)	J (kg·㎡)
			Dmax	A	B	C	BE	F	G	H
801	3,840	7,200	95	214	333	92.6	117	108	12.2	137	37.2	0.10
803	7,120	6,300	108	246	369	99.6	127	121	13.7	156	54.7	0.18
805	8,970	5,600	111	276	421	118.2	153	134	17.4	161	70.1	0.33
810	11,800	5,600	111	276	421	115	153	134	19.0	161	72.6	0.33
815	15,400	5,000	133	308	492	134	172	160	19.0	193	112.2	0.64
820	25,600	4,500	152	346	557	148	191	183	21.5	218	165	1.2
825	37,800	4,000	165	375	619	175	223	198	24.0	240	210.1	1.8
830	47,800	3,750	178	410	682	195	254	214	29.5	258	276.1	2.9
835	57,100	3,450	187	445	720	211	270	225	29.5	272	341	4.3
840	68,400	3,300	205	470	768	212	274	247	31.0	297	412.5	5.6
845	83,700	3,000	231	511	843	223	287	278	32.0	334	539	8.4

* 최대회전수 이상 사용시에는 NARA에 문의바랍니다.(GD2=4J)

* "BE"의 치수는 고객이 요구하는 치수에 의해 제작이 가능합니다.
