Stable 5 Phase Step Motor Controls for Constant Dispenses
모델명
TP-22R
시리즈
Pump
전체보기
자료
TP-22R PUMP rev3.0(2017)
구매정보
provider logo
텔론텍PR펌프 전문업체
연락처
070-4887-1260
이메일
shlmoon@talonkorea.com
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
법적고지 및 안내
제조사
텔론텍[바로가기]
브랜드
-
SKU
101880
제품명
Stable 5 Phase Step Motor Controls for Constant Dispenses
모델명
TP-22R
사이즈
-
중량
-
제품 상세 정보

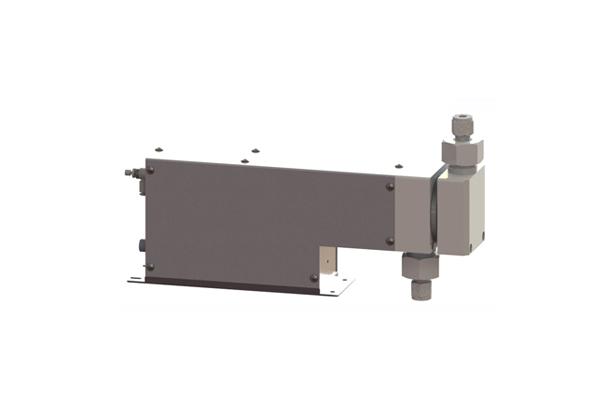

Stable 5 Phase Step Motor Controls for Constant Dispenses
Model TP-22R

- Driving Method Inner Type Bellows, No ripple, & No shaking

- Discharge & Control Method 5 phase step motor controls with stable

- Signal is the same as RRC Pump (ACT/MARK)







Specifications

Process Description
Dispense Volum Range 0.5cc~8.0cc
Dispense / Reload Rate 0.1cc/sec~4.0cc/sec
Dispense Volume Resolution 0.05cc
Dispense Repetabillity ≤ ±0.05(2.2cp, 23℃)
Viscosity Max. 500cp



Electrical Specification Description
Drive System 5 Phase Stepping Motor, Drive current : 300~500mA/cycle
Contorl System Power : 5V±0.25VDC, Cuttent : 0.2A



Hardware Description
Input pulse vs Dispense Volume 1,000 pulse(full step)/1cc
Resist In/Out 1/4 Inch Teflon
Input pulse vs Encoder Output Pulse Full step-1:1   Half Step-2:1
Weight 1.92kg
Dimension 56(W) x 282(L) x 149(H) mm



Remarks

1. THe distance between the pump & the PR bottle must be less than 1.5meter.

2. The filter installation may be possible under 200cP

3. In case of over 1.5meter & 200cP, strongly recommended to discuss talon tech co., Ltd
