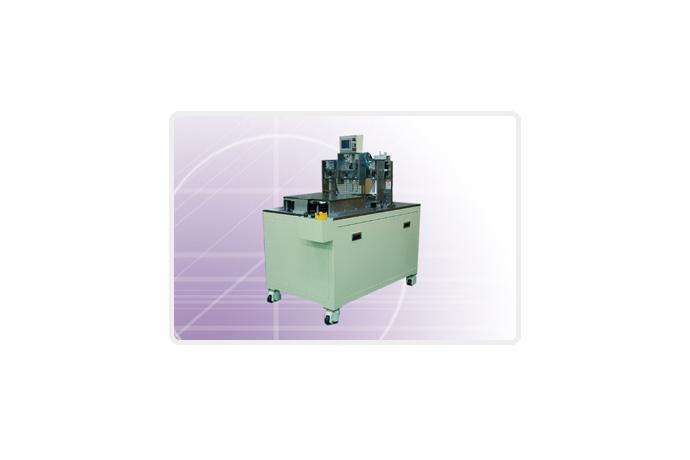

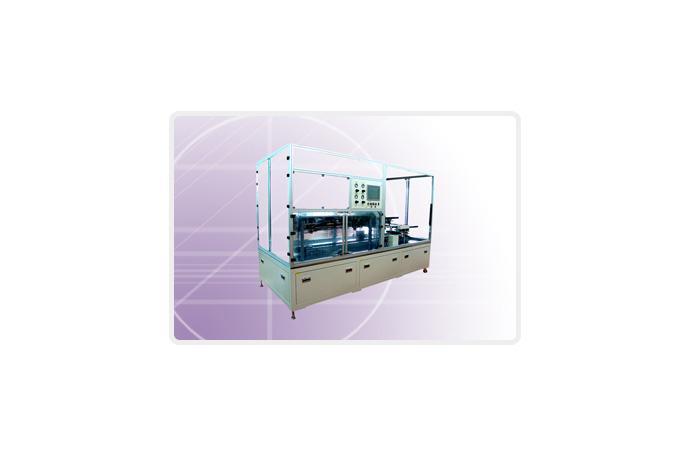

본 설비는 LCM 제조 공정 중 BLU와 LCD Module을 조립하는 공정으로 In line conveyor로 공급 되는 LCD Module을 자동으로 Pick up하여 정렬, 보호지 박리, Alignment가 자동으로 이루어지며, BLU는 작업자가 수동으로 보호지를 박리하여 공급하는 설비이다.
SPECIFICATIONS
|
EQUIP. DIMENSION
|
1040(W) x 2110(L) X1850(H)mm
|
WEIGHT
|
500Kg
|
TFT LCD GLASS SIZE
|
1.5~4.0 inch
|
TFT LCD GLASS THICKNESS
|
(0.3 X ~1.1)X2mm
|
ASS’Y ACCURACY
|
±0.1mm
|
TACT TIME
|
3.5sec
|
LCD 보호지 박리
|
Auto (박리 tape, 유진디스컴 사양에 준한 model)
|
BLU 보호지 박리
|
Manual
|
ALIGNMENT
|
Auto vision aligner
|
UTILITY
|
MAIN POWER:220V±10%, 5.5KW, 50/60Hz
|
AIR : 5~6Kg/㎠ , 350L/min, Ø12Hose / 1line
|
|
|
|
