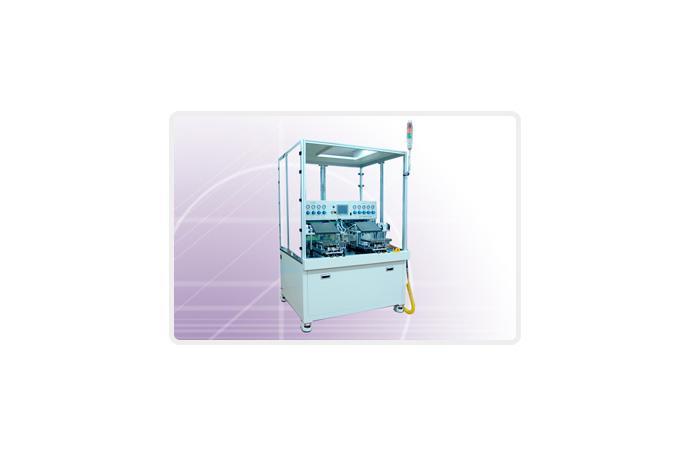

본 설비는 Panel과 Film을 Cell 단위로 Assembly하는 공정으로 하부 Stage에 Panel을 Loading 하고 상부 Stage에 Film을 Manual loading 하여 Assembly & rolling 하는 설비이다.
SPECIFICATIONS
|
EQUIP. DIMENSION
|
1100(W)mm×1010(D)mm×2000(H)mm(사양에 따라 차이가 있음)
|
WEIGHT
|
500Kg
|
LCD GLASS SIZE
|
30*40 ~ 160*200mm<max>
|
LCD GLASS THICKNESS
|
0.3~1.1mm
|
TACT TIME
|
20sec
|
STAGE UP/DOWN METHOD
|
Air CYLINDER
|
ALIGNMENT ACCURACY
|
±0.15~0.2mm
|
UTILITY
|
MAIN POWER:1Ø, 220V±10%, 1.0KW,
|
A I R : 5~6Kg/㎠ , 500L/min, Ø12HOSE
(Vacuum line 없을 경우)
5~6Kg/㎠ , 100L/min, Ø12HOSE (Vacuum line 있을 경우)
|
Vacuum line : -70~90Kpa , 1000L/min, Ø12HOSE
|
|
|
|
