Product Name

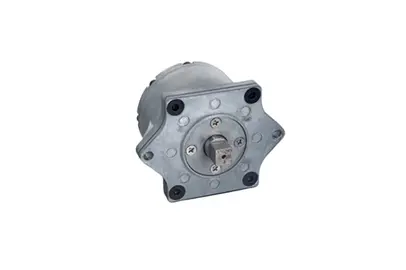

요동 댐퍼 (양방향성/일방향성/조정식)
Model Name
FYT-LA3, FYN-LA3-R, FYN-LA3-L
Size
-
Weight
-
Product Details
| 최대사용각도 | 210° |
|---|---|
| 사용온도범위 | 0~50℃ |
| 제품질량 | 1.75kg |
| 본체케이스, 캡재질 | 아연합금(ZDC) |
| 회전축재질 | 합금 |
| 사용오일 | 실리콘오일 |
사양
| 형 식 | 최대사용토르크 | 반전토르크 | 회전방향 |
|---|---|---|---|
| FYT-LA3 | 40 N·m (400 kgf·cm) |
10~60 N·m (rad/sec) |
양방향 |
| FYN-LA3-R | 시계방향 | ||
| FYN-LA3-L | 반시계방향 |
주1) 측정 온도는 23℃±2℃ 입니다.
댐퍼의 사용방법
| ① 사용 환경의 온도가 변하면 댐퍼 특성도 변화합니다. 고온이 되면 댐핑 정수는 일반적으로 내려가고, 저온이 되면 댐핑정수는 올라갑니다. 이것 은 댐퍼 내부의 오일이 온도의 영향을 받아서 점성이 변화하기 때문입니 다. 온도가 상온으로 돌아오면 댐핑 정수도 원래대로 돌아옵니다. |
 |
| ② 그림과 같은 덮개에서 댐퍼를 사용하고 싶을 경우, 아래의 식으로 댐퍼토르크를 계산합니다. |
 |
| ③ FYT, FYN-LA3 시리즈는 토르크 조정 방식입니다. 본체 케이스 외부에 있는 댐핑 조정 나사를 마이너스 드라이버로 회전시켜 주십시오. +방향(우)으로 돌리면 댐핑 정수가 증가합니다. -방향(좌)으로 돌리면 댐핑 정수가 감소합니다 |
 |
댐퍼의 설치 상의 주의
- 회전축에 상대 부품을 설치할 경우는 회전축과 사이에 최대한 반동이 생기지 않게 설치해 주십시오. 반동이 크면 댐퍼의 불안정으로 덮개의 낙하 시 속도 감속이 잘 이루어지지 않을 수 있습니다.
- 댐퍼의 동작 각도는 그림처럼 ±105。됩니다. 사용 방법에 맞춰서 설치위치를 설정해 주십시오.
- 댐퍼는 토르크 발생 방향이 기계 종류에 따라 다릅니다. 댐퍼의 사용 방법에 따라 기계 종류를 선택해 주십시오.
- 댐퍼를 스토퍼로 사용하지 마십시오. 반드시 정지 위치에는 외부 스토퍼를 설치해 주십시오.
요동 댐퍼 댐핑 정수 계산 방법
 |
1. 직선 운동 지연 흡수 (N·m / (rad/sec)) = FL2t / d |
F = 손잡이 선반에 가해지는 힘 또는 중량(N) L = 댐퍼축 중심부터 손잡이 작용점까지의 거리(m) d = 손잡이의 이동 거리(m) t = 손잡이의 이동 거리간의 이동 시간(초) |
| 2. 회전 운동 지연 흡수 (N·m / (rad/sec)) = T / ω |
T = 축에 가해지는 토르크(N·m) w = 가속도(rad/sec) |
|
| 3. 직선 운동 충격 흡수 (N·m / (rad/sec)) = MVL2 / d |
M = 질량(kg) V = 속도(m/초) L = 댐퍼축 중심부터 손잡이 작용점까지의 거리(m) d = 손잡이의 이동(m) |
|
| 4. 진동 흡수 (N·m / (rad/sec)) = MfL2 / 0.08 |
M = 질량(kg) f = 진동주파수(Hz) L = 댐퍼축 중심부터 손잡이 작용점까지의 거리(m) |
