변속 유체커플링
모델명
NVCHS
시리즈
유체 변속 부문
자료
카탈로그-나라코퍼레이션-변속유체커플링
구매정보
provider logo
(주)나라코퍼레이션

동력전달장치 제조업체, 샤프트 커플링, 유성 감속 기어, 정밀기계부품, 변속 유체 커플링 등

연락처
051-790-7500
이메일
nokisuk78@naracorp.com
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
(주)나라코퍼레이션[바로가기]
브랜드
-
SKU
97454
제품명
변속 유체커플링
모델명
NVCHS
사이즈
-
중량
-
제품 상세 정보

- 상하 분할 수평형 자립식 본체 구조

- 고속 회전에 적합한 슬리브 베어링 채택

- 내장형 기어 구동의 오일 펌프

- 기동용 오일 윤환 펌프

- 외장형 수냉식 열 교환기

- 원격 자동 운전

- 연속적인 속도 제어 가능

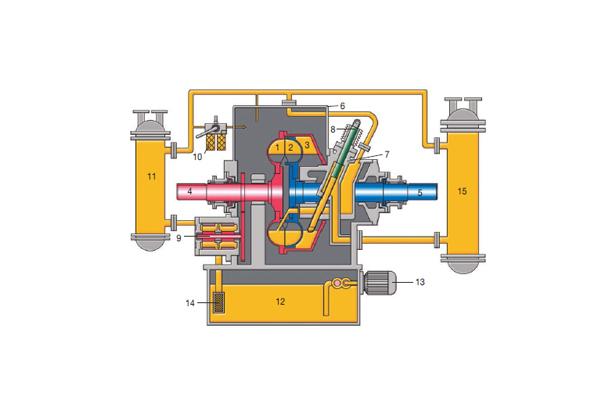

1. Pump Wheel

2. Turbo Wheel

3. Shell

4. Input Shaft

5. Output Shaft

6. Housing

7. Scoop Case

8. Scoop Tube

9. Oil Pump

10. Duplex Filter

11. Oil Cooler for Lub Oil

12. Oil Tank

13. Aux. Lub. Oil Pump

14. Suction Filter

15. Oil Cooler for Working Oil






선정






■ 커플링의 규격은 원동기의 회전 속도와
   축동력에 의하여 결정됩니다.












(Unit:mm)

SIZEABCDEFGHJOil(Liters)Weight(kgf)
NVCHS4501350101090015534063011555109402501700
NVCHS500150011201000175375700128157010453001920
NVCHS560175013501200200485810145061512004502450
NVCHS620205014501300235560900160078018005103840
NVCHS680220015001350250575900160084518505604700
NVCHS1320325020501925325-11702250850×32750150014000
NVCHS1540325020501925325-11702250850×32750150015000

✽ 제품별 사양은 품질개선을 위해 사전 동의없이 변경될 수 있습니다.
✽ Oil량은 본체에 충진되는량 입니다. (열교환기 및 배관에 소요되는 Oil량은 제외됨)
