용도
부유물의 침전방지 및 액상의 교반
적용
유량조정조,반응조,탈질조,혐기조,무산소조가 있는 하수처리공법에 넓리 사용되며 기존제품에 비해 프로펠러부 축 부분을 짧게 설계하여 교반기 수명을 연장 하였습니다.
특기사항
조의 넓이보다는 조의 깊이가 깊을때 높은 효율을 보이며 현장 여건에 따라 STS304, STS316 또는 안내링을 탈거한 모델을 주문할수 있으며 이때에는 폭넓은 조에 보다나은 효율로 교반운전이 가능 합니다.

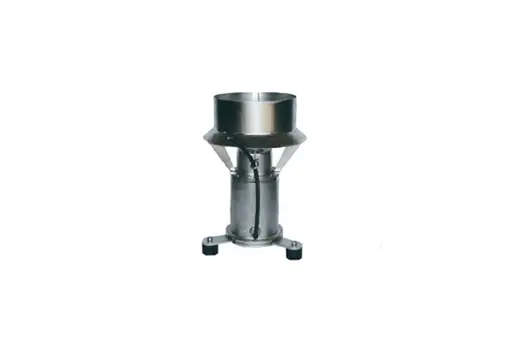

항목 | Vertical Agitator MIXER (SH-VA) | |
교반 유속(평균) | 0.1 ~ 0.5m/sec | |
교반 범위 | 3m ~ 수심20m이내 | |
사용온도범위 | 0 ~ 40 (B종기준) | |
펌프 회전수 | 1750 RPM (표준), 580RPM (MLSS농도가 높을때) |
|
상(phase), 전압 | 60Hz(50Hz), 3상, 220V, 380V, 460V | |
Propeller | Propeller 갯수 | 3엽 |
회전방향 | 반시계 방향 (정면) | |
구조 | Propeller | Vertical |
메커니컬씰 | Double seal | |
베어링 | 깊은홈볼 베어링 | |
사용환경 | 유량조정조, 반응조, 탈질조, 무신소조에 사용 |
표준사양 - 회전수 1800RPM
NO | 구경 (mm) |
모델 (Model) |
동력 (kw) |
회전수 (RPM) |
Discharge Capacity (㎥/min) |
---|---|---|---|---|---|
1 | 180 | SH-8-VA | 0.75 | 1800 ~ 900 | 2.5 |
2 | SH-15-VA | 1.5 | 1800 ~ 900 | 4.0 | |
3 | 280 | SH-22-VA | 2.2 | 1800 ~ 900 | 7.0 |
4 | 380 | SH-37-VA | 3.7 | 1800 ~ 900 | 11 |
5 | 480 | SH-55-VA | 5.5 | 1800 ~ 900 | 16 |
6 | SH-75-VA | 7.5 | 1800 ~ 900 | 20 | |
7 | 580 | SH-110-VA | 11 | 1800 ~ 900 | 30 |
8 | SH-150-VA | 15 | 1800 ~ 900 | 38 |
※ 상기 스펙은 이해를 돕기위한 스탠다드 사양이며 조 사이즈에 따라서 동력과 모터극수가 달라질수 있으며 설치전 시뮬레이션을 통하여 적절한 배치와 현장에 맞는 프로펠러 사이즈를 선정하여 주기에 소비자의 불안 요소를 해결 하였습니다.
조 크기에 따른 시뮬레이션 검토자료
