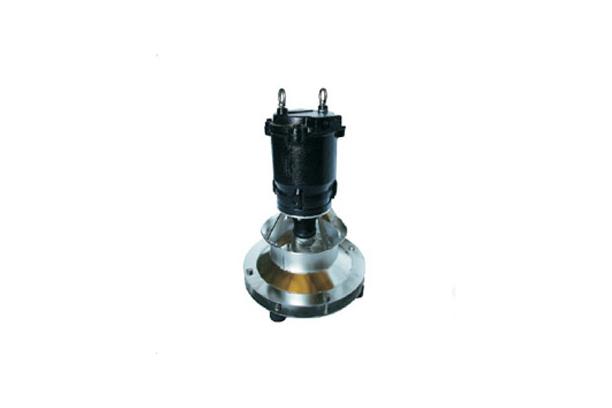

하향식 교반기
모델명
SH-8-DA
시리즈
수중교반기
자료
-
구매정보
provider logo
(주)신한펌프테크

산업용 펌프 제조업체, 입형 다단, 수중, 부스터, 스프르트 펌프 등

연락처
031-996-1181
이메일
shinhan@1181.co.kr
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
(주)신한펌프테크[바로가기]
브랜드
-
SKU
142591
제품명
하향식 교반기
모델명
SH-8-DA, SH-15-DA, SH-22-DA, SH-37-DA, SH-55-DA, SH-75-DA, SH-110-DA, SH-150-DA
사이즈
-
중량
-
제품 상세 정보

용도

부유물의 침전방지 및 액상의 교반



적용

유량조정조,반응조,탈질조,혐기조,무산소조가 있는 하수처리공법에 넓리 사용되며 기존제품에 비해 프로펠러부 축 부분을 짧게 설계하여 교반기 수명을 연장 하였습니다.



특기사항

좁은조의 바닥부 침전물을 효과적으로 교반할 수 있으며 현장 여건에 따라 STS304, STS316 또는 안내링을 탈거한 모델을 주문할수 있으며 이때에는 폭넓은 조에 보다나은 효율로 교반운전이 가능 합니다.



항목 Vertical Agitator MIXER (SH-DA)
교반 유속(평균) 0.1 ~ 0.5m/sec
교반 범위 3m ~ 수심20m이내
사용온도범위 0 ~ 40 (B종기준)
펌프 회전수 1750 RPM (표준),
580RPM (MLSS농도가 높을때)
상(phase), 전압 60Hz(50Hz), 3상, 220V, 380V, 460V
Propeller Propeller 갯수 3엽
회전방향 반시계 방향 (정면)
구조 Propeller Downward
메커니컬씰 Double seal
베어링 깊은홈볼 베어링
사용환경 유량조정조, 반응조, 탈질조, 무신소조에 사용



표준사양 - 회전수 1800RPM

NO 구경
(mm)
모델
(Model)
동력
(kw)
회전수
(RPM)
Discharge Capacity
(㎥/min)
1 180 SH-8-DA 0.75 1800 ~ 900 2.5
2 SH-15-DA 1.5 1800 ~ 900 4.0
3 280 SH-22-DA 2.2 1800 ~ 900 7.0
4 380 SH-37-DA 3.7 1800 ~ 900 11
5 480 SH-55-DA 5.5 1800 ~ 900 16
6 SH-75-DA 7.5 1800 ~ 900 20
7 580 SH-110-DA 11 1800 ~ 900 30
8 SH-150-DA 15 1800 ~ 900 38

※ 상기 스펙은 이해를 돕기위한 스탠다드 사양이며 조 사이즈에 따라서 동력과 모터극수가 달라질수 있으며 설치전 시뮬레이션을 통하여 적절한 배치와 현장에 맞는 프로펠러 사이즈를 선정하여 주기에 소비자의 불안 요소를 해결 하였습니다.SH-150-DA



벡터 및 유선분포도
