Auto Polarizer Attach Machine
모델명
-
사이즈
-
중량
-
제품 상세 정보

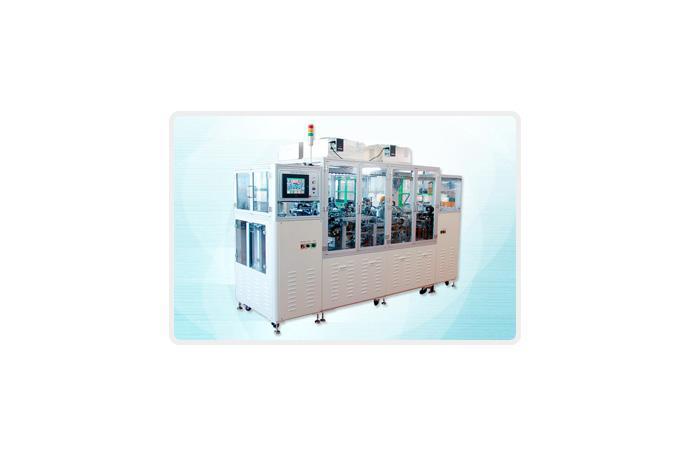

본 설비는 TFT-LCD에 편광판을 자동 부착하는 장비로서 Cell loading & unloading이 자동으로 공급,배출되며 Cleaning, 편광판부착, Unloading이 원형 Table 에서 자동으로 회전하면서 부착한다.
편광판은 Magazine 에서 OPP tape로 한 장씩 접착하여 Feeding 및 자동박리 공급된다.

1. Tray 공급방식으로 Cell loading 한다.
2. Knife clean 이송 및 Up/down을 Motor 제어로 하여 정확한 위치 및 모델 별 관리가 편리하다.
3. Knife clean & Clean Roller를 설치하여 부착 면의 이물질을 제거하므로 불량 율을 감소 시켰다.
4. Polarizer film 흡착 Head X, Y axis을 Motor로 위치 제어 하므로 부착 정도가 뛰어나다.
5. Polarizer film 흡착 Head up/down을 Stepping motor 및 Micro speed cylinder와 전공 Regulator로 압력제어를 하여 Model 별 Data 관리가 편리하며 부착 불량 율도 감소 시켰다.
6. Unit 별 개별 동작 기능으로 Repair 대응 가능함.


SPECIFICATIONS

EQUIP. DIMENSION

1640(L)mm×3210(W)mm×1850(H)mm

WEIGHT

2000Kg

TFT LCD GLASS SIZE

1.5 ~ 4.3 intch

TFT LCD GLASS THICKNESS

(0.3x~1.1)x2mm

흡착 HEAD STAGE SIZE

70W x 110L mm

TACT TIME

Less 4.5 ~ 5.9  sec

ATTACH ACCURACY

±0.2mm(자재요인 제외)

CLEANING

Knife & IPA , clean roller

MAGAZIME 수량

2set (1000매 적치/1magazine)

UTILITY

MAIN POWER: 1Phase, 220V, 5.5KW, 50/60Hz

AIR : 5~6 Kg/cm2, 850L/min, Ø12 Hose

VACUUM : 75~90Kpa,900L/min,Ø12Hose
