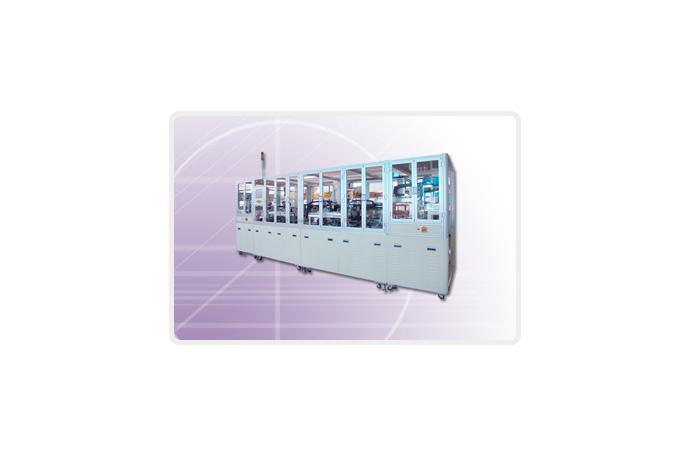

Auto Polarizer Attach Machine (10.4")
모델명
-
자료
-
구매정보
provider logo
유진디스컴(주)LCD, OLED, PDP, VFD, Touch Panel 반도체장비
연락처
032-515-5911
이메일
yujin@yjsm.co.kr
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
유진디스컴(주)[바로가기]
브랜드
-
SKU
32848
제품명
Auto Polarizer Attach Machine (10.4")
모델명
-
사이즈
-
중량
-
제품 상세 정보

본 설비는 TFT-LCD에 편광판을 자동 부착하는 장비로서 작업자가 Loader에 Tray를 Loading을 하면 자동으로 공급 되고, Blade로 세정하여 상, 하면에 편광판을 부착한다.

1. Tray 공급방식으로 Cell loading 한다.
2. Knife clean 이송 및 Up/down을 Motor 제어로 하여 정확한 위치 및 모델 별 관리가 편리하다.
3. Knife clean & Clean Roller를 설치하여 부착 면의 이물질을 제거하므로 불량 율을 감소 시켰다.
4. Polarizer film Stage를 Index turn type으로 구성하여 작업 속도를 향상 시켰다.
5. Polarizer film 부착 Roller up/down을 Servo motor 및 Micro speed cylinder와 전공 Regulator로 압력제어를 하여 Model별 Data관리가 편리하다.
6. Polarizer film 이재 시 2매 측정을 하여 Polarizer 공급상의 Error를 사전에 차단 하였다.


SPECIFICATIONS

EQUIP. DIMENSION

5045(L)mm×2040(W)mm×2200(H)mm

WEIGHT

3000Kg

TFT LCD GLASS SIZE

5.0 ~ 10.4 inch

TFT LCD GLASS THICKNESS

(0.3x~1.1)x2mm

흡착 HEAD STAGE SIZE

170W x 240L mm

TACT TIME

Less 7 ~ 8 sec(8 inch 기준)

ATTACH ACCURACY

±0.2mm(자재요인 제외)

CLEANING

Knife &IPA , clean roller

MAGAZIME 수량

1set (850매 적치/1magazine)

UTILITY

MAIN POWER: 3Phase, 220V, 8.5KW, 50/60Hz

AIR : 5~6 Kg/cm2, 850L/min, Ø12 Hose

VACUUM : 75~90Kpa,900L/min,Ø12Hose
