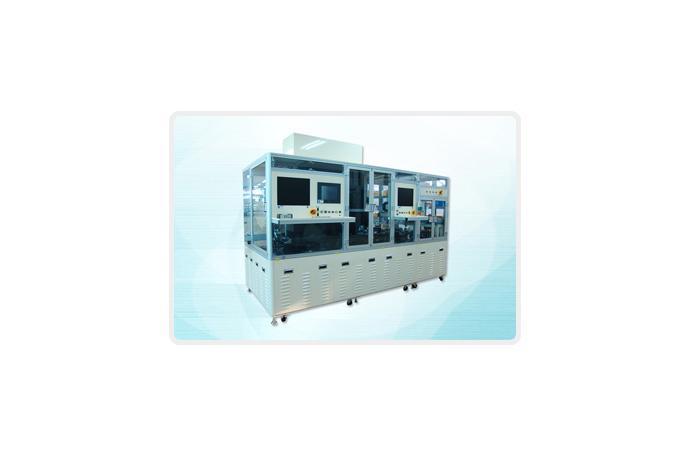

본 설비는 LCD 제조 공정 내에 POL ATTACH 상하면 작업 후 전기적 TEST를 하는 설비로써, Cell Loading & Unloading은 Belt Conveyor로 자동으로 공급, 배출되며 전기적 Test, 양품 및 불량품을 자동으로 검사한 후, Laser Trim으로 마무리하여, Unloading Conveyor 에 자동으로 배출한다.
SPECIFICATIONS
|
EQUIP. DIMENSION
|
3700(W)mm×1240(W)mm×2240(H)mm
|
WEIGHT
|
850Kg
|
TFT LCD GLASS SIZE
|
1.0 ~ 3.0inch
|
TFT LCD GLASS THICKNESS
|
(0.4x~1.1)x2mm
|
TFT LCD GLASS STAGE
|
65W x 85Lmm
|
TURN ACCURACY
|
X,Y = ±0.02mm
|
TACKTIME(1 IC BONDING)
|
12.0sec
|
CAMERA 조정 거리
|
80mm~400mm
|
검사 HEAD 수량
|
2 Head
|
UTILITY
|
MAIN POWER: 3Phase, 220V, 5.0KW, 50/60Hz
|
AIR : 5~6 Kg/cm2, 300L/min, Ø12 Hose
|
|
|
|
