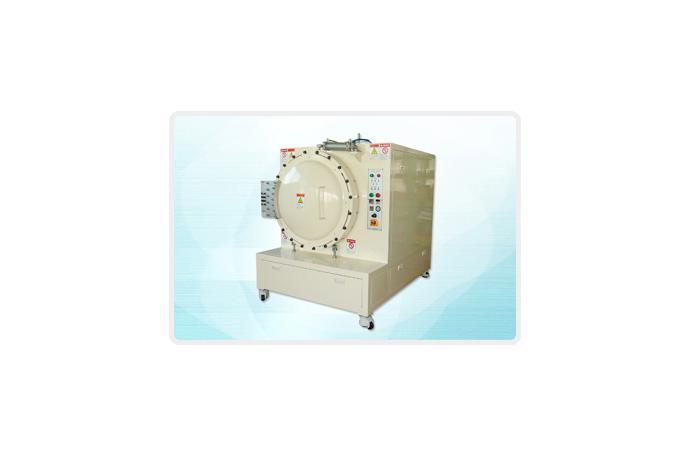

본 설비는 가압 열처리를 통하여 Panel의 전, 후면에 부착된 편광판의 접착력을 강화 시키고 부착 시 LCD와 편광판 사이에 잔류하는 기포(Air bubble)을 제거하기 위한 설비이다.
1. Polarizer film의 부착을 균일하게 해준다.
2. 압력을 임의로 조절 할 수 있다.
3. 작업 시간을 조절 할 수 있다.
4. 작업 종료 후 자동으로 Buzzer로 알려 준다.
5. Cylinder를 이용하여 Door를 Lock, Unlock을 할 수 있다.
6. 설정압력을 초과시에 안전 밸브가 배기를 시키므로 안전한 작업이 가능하다.
SPECIFICATIONS
|
|
AUTO CLAVE(Ø820)
|
AUTO CLAVE(Ø550)
|
EQUIP. DIMENSION
|
1450(W)mm×1850(L)mm×1720(H)mm
|
1190(W)mm×1276(L)mm×1535(H)mm
|
WEIGHT
|
1100Kg
|
550Kg
|
FIXTURE
|
33 Floors (tray size : 665W * 1170L,
tray 간격 : 130mm)
|
3 Floors (tray size : 360W * 650L,
tray 간격 : 90mm)
|
내용적
|
Ø820×1190L
|
Ø550×660L
|
DOOR LOCKING 방식
|
Ring 회전 방식
|
Ring 회전 방식
|
DOOR PACKING 재질
|
Silicon Packing
|
Silicon Packing
|
사용압력
|
3~5.5 Kg/㎠ Switch 조작 방식
|
3~5.5 Kg/㎠ Switch 조작 방식
|
SAFETY VALVE
|
GSSF-6(6 Kg/cm2 Setting)
|
GSSF-6(6 Kg/cm2 Setting)
|
PRESSURE CONTROL
|
Regulator Control
|
Regulator Control
|
UTILITY
|
MAIN POWER: 1Phase,
220V, 11.0KW,
50/60Hz
|
MAIN POWER:1Phase,
220V, 5.0KW,
50/60Hz
|
AIR : 6_7Kg/cm2, 650/min,
Ø12 HOSE
Exhaust : 20A
|
AIR : 6_7Kg/cm2, 250/min,
Ø12 HOSE
Exhaust : 20A
|
|
|
|
