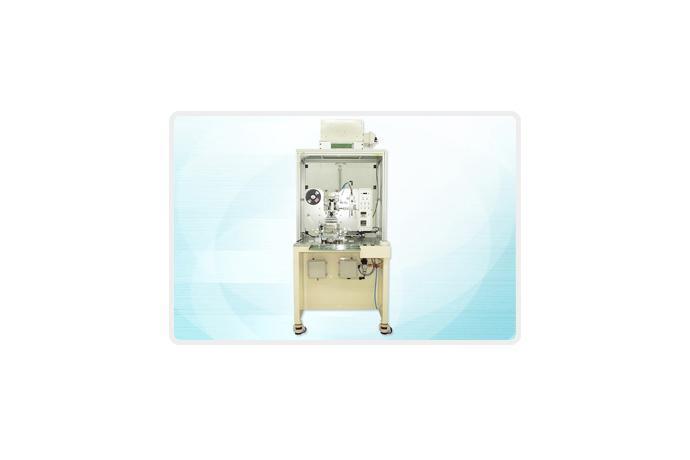

본 설비는 Panel과 FPC,TAB,IC CHIP 등을 부착하기 위한 매개체로 ACF를 Panel PAD(PCB) 면에 부착하는 설비이다.
SPECIFICATIONS
|
EQUIP. DIMENSION
|
700(L)mm×635(W)mm×1640(H)mm
|
WEIGHT
|
150Kg
|
GLASS SIZE
|
16~75(W)mm, 15~61(L)mm <3.5”max>
|
ACF FEEDING LENGTH
|
4~75mm(L), 1~5mm(W)
|
TACT TIME
|
5~8sec
|
BONDING ACCURACY
|
±0.3mm(L), ±0.1mm(W)
|
ACF FEEDING
|
Air Cylinder & Micrometer head 조정 방식
|
ACF 보호지 회수
|
Vacuum 방식
|
PRESSING 방식
|
Air Cylinder
|
UTILITY
|
MAIN POWER:220V±10%,0.5KW, 50/60Hz
|
AIR : 5~6 Kg/cm2, 180L/min, Ø8 Hose
|
|
|
|
