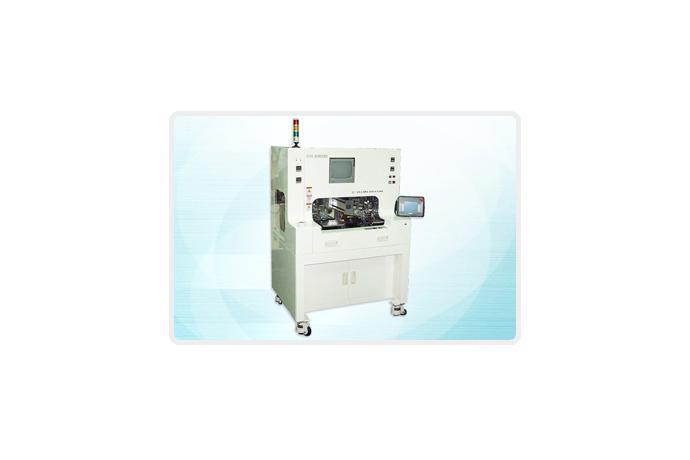

본 설비는 LCD GLASS 위에 IC CHIP을 부착하는 설비이다. IC CHIP은 ROBOT에 의해 TRAY에서 자동 공급되며 LCD GLASS LOADING UNLOADING만 수동으로 하면 ALIGNMENT에서 IC CHIP BONDING까지 자동으로 작업한다. 단 ACF BONDING작업은 별도의 ACF BONDER 장비에서 부착하여야 한다.
SPECIFICATIONS
|
EQUIP. DIMENSION
|
1160(L)mm×840(W)mm×1690(H)mm
|
WEIGHT
|
500Kg
|
IC CHIP SIZE
|
4~23mm(L), 1.0~5mm(W)
|
GLASS SIZE
|
1.0” ~ 7.0”
|
PATTERN PITCH
|
38 ㎛ (25㎛ 2열 배열시)
|
BONDING ACCURACY
|
±5 ~ 6 ㎛
|
TACKTIME(1 IC BONDING)
|
9~12sec
|
AILGNMENT
|
Vision System (Auto Alignment)
|
BONDING HEAD 수량
|
2 Head
|
UTILITY
|
MAIN POWER:220V±10%, 2.0KW, 50/60Hz
|
AIR : 5~6 Kg/cm2, 250L/min, Ø8 Hose
|
|
|
|
