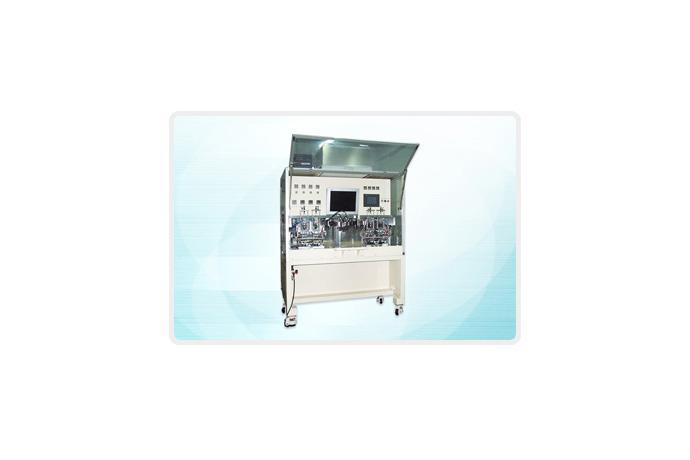

본 설비는 ACF가 부착된 Panel 을 X, Y, Θ Table상에서 FPC(MMI)와 Panel 을 수동으로 정렬한 후 Panel과 FPC(MMI)를 Bonding 하는 장비이다.
SPECIFICATIONS
|
EQUIP. DIMENSION
|
1330(L)mm×650(W)mm×1735(H)mm
|
WEIGHT
|
550Kg
|
LCD GLASS SIZE
|
30~45(W), 20~45(L)
|
LCD GLASS THICKNESS
|
(0.3~1.1)*2mm
|
PATTERN PITCH
|
50 ㎛ (max)
|
1 FPC BONDING TIME(S/T)
|
9~10SEC (BONDING TIME 13SEC시)
|
BONDING ACCURACY
|
±7~10 ㎛
|
TEMPERATURE
|
Room Temperature ~ 350℃ (controller 상)
|
CAMERA SYSTEM
|
Magnification:80~150(12“CRT Monitor),
F.O.V (field of view) : X=1.5~3mm
Working Dist.:75~110mm,Inter CCD adjustment:12~50mm
|
UTILITY
|
MAIN POWER:220V±10%,2.0KW, 50/60Hz
|
AIR : 5~6 Kg/cm2, 600L/min, Ø8 Hose
|
|
|
|
