개요

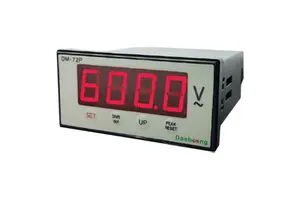

본 제품은 복잡한 설정없이 PT나 CT의 1차값만 세팅하고 제품후면의 단자에 연 결만 해주면 되므로 설치가 매우 간단하다.
모델
특성 및 사용요령
1.PEAK값 저장기능이 있어 PEAK/RESET 버튼을 1번 짧게 눌러주면 현재까지의 입력값 중 최대값을 표시해 주고 PEAK/RESET 버튼을 3초이상 눌러주면 리셋이 된다. 또한 PEAK값이 EEPROM 메모리에 저장되어있기 때문에 정전되더라도 다시 전원을 인가해주면 언제든 PEAK값 확인이 가능하다.
2.생산품목 : AC전압계, AC전류계, DC전압계, DC전류계, 각종 수신지시계 (kW, VAR, rpm, Hz, 기타)
※ 위의 모델중 전력계, 역류계, 무효전력계는 외부 변환기(EXT.T/D)가 필요한 제품입니다.
※ 주문시에 변환기의 출력값을 미리 표시해 주시기 바랍니다.
※ 특별한 사양은 주문시에 미리 표기해 주시기 바랍니다.
사양
시리즈명 | DM-72 | 사용주위온도 | 0~55℃ |
보조전원 | 100~240VAC(DM-72P) AC110V/220V(DM-72M) | 사용주위습도 | 20~80% |
100~240VAC(DM-72P)AC110V/220V(DM-72M) | 내전압 | AC2000V 1분간(단자 및 외부케이스간) | |
소비전력 | 약 3VA | 절연저항 | 10㏁이상(외부단자와 케이스간) |
표시범위 | FULL SCALE값의 초과20% | 최대허용입력 | 측정입력의 110% |
정밀도 | F.S. ±0.5% of rdg+2digit0~ | 제품중량 | 120~150g |
결선도
