This product is manufactured by
DAE-BOONG ELECTRIC

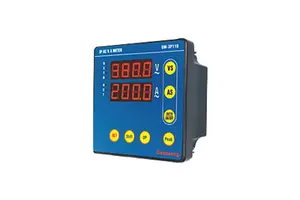

3상 전압전류계
Model Name
DM-3P110
Data
Drawing-Dae Boong Electric-Digital Panel Meter-3상 전압전류계-DM-3P110
Manufacturer information
DAE-BOONG ELECTRIC
Electric measuring machine manufacturer, Wattmeter, Power factor indicator, Converter, Transformer, Transducer and more
Inquiry
How to order
Problem with product info?
Update request
Manufacturer
DAE-BOONG ELECTRIC
Brand
-
SKU
135164
Product Name
3상 전압전류계
Model Name
DM-3P110
Size
-
Weight
-
Product Details
개요
DM-3P110 제품은 최대치표시기능 및 Auto Display 기능을 내장하고 있는 3상 전압, 전류계이다.
특성 및 사용요령
1. 3상 전압계, 전류계, 내장
2. Peak값 표시기능 및 Peak값 갱신지연시간을 0~99초까지 설정할수 있어 모타가동시 기동전류가 최대값으로 기록되는 상황을 방지할 수 있다.
3. Auto display 기능이 있어 스위치를 누르면 각상의 전압, 전류가 3초마다 순차적으로 표시된다.
4. 간단하게 배율을 입력해서 CT 및 PT를 사용할수 있다. ( PT는 1차비/2차비, CT는 1차비를 입력 )
사양
| 보조전원 | AC 100~240V, DC 110V | 허용입력 | AC 0~500V, AC 0~5A |
| 정밀도 | F.S ±0.5% of rdg+2 digit | 최대허용입력 | 측정입력의 110%까지 |
| 사용주위온도 | 0~55℃ | 사용주위습도 | 20~80% |
| 내전압 | (단자 및 외부케이스간) | 절연저항 | 10㏁ 이상(외부단자와 케이스간) |
| 표시범위 | 측정입력의 110%까지 | 통신사양(옵션) | RS-485 Modbus RTU |
결선도
