Model Name
DM-3R110
Series
-
Data
도면-대붕이앤씨-태양광 발전전용 계전기-DM-3R110
Manufacturer information
DAE-BOONG ELECTRICElectric measuring machine manufacturer, Wattmeter, Power factor indicator, Converter, Transformer, Transducer and more
Problem with product info?
Update request
Manufacturer
DAE-BOONG ELECTRIC
Brand
-
SKU
135168
Product Name

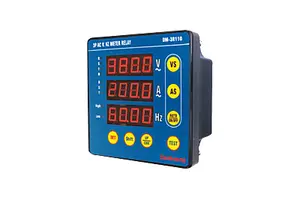

3상 태양광 발전전용 계전기
Model Name
DM-3R110
Size
-
Weight
-
Product Details
개요
DM-3R110 제품은 태양광 발전전용 콘트롤러 제품으로 3상전압, 전류계를 내장하고 전압 및 주파수를 설정하여 인버터의 비정상 전압 및 비정상주파수를 체크하여 차단기를 동작시켜 한전계통의 선로를 차단시켜주는 계전기이다.
특성 및 사용요령
1. 3상 전압, 전류, 주파수계가 포함된 태양광용 계전기
2. 각상 전압, 주파수 감시 및 결상발생시 계전기 트립기능
3. 0.1 V, 0.1 A, 0.01 HZ 까지 정밀한 계측가능 (1000V, 1000A미만)
4. CT, PT 사용시 배율입력 가능( CT: 1차비, PT: 1차비/2차비 )
5. 각상 전압, 전류 자동전환 오토 디스플레이 기능
6. 보조전원만 인가한 상태에서도 계전기 출력테스트 기능\
7. 트립원인 체크기능: 트립발생시 발생원인요소가 계속 점멸되고 정상상태로 복귀되면 정상으로 디스플레이됨
사양
| 보조전원 | AC100~240V, DC110V | 허용입력 | AC 0~500V, AC 0~5A |
| 정밀도 | F.S ±0.5% of rdg+2 digit | 최대허용입력 | 측정입력의 110%까지 |
| 사용주위온도 및 습도 | 0~55℃, 20~80% | 출력사항 | 접점 접점용량 |
| 내전압 | (단자 및 외부케이스간) | 절연저항 | 10㏁ 이상(외부단자와 케이스간) |
| 표시범위 | 측정입력의 110%까지 | 통신사양(옵션) | RS-485 Modbus RTU |
결선도
