This product is manufactured by
DAE-BOONG ELECTRIC

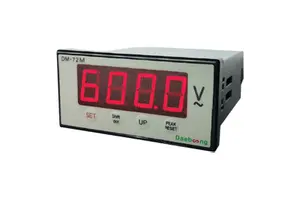

Digital Panel Meter (일반형-주문형)
Model Name
DM-72M
Data
Drawing-Dae Boong Electric-Digital Panel Meter (일반형-주문형)-DM-72M
Manufacturer information
DAE-BOONG ELECTRIC
Electric measuring machine manufacturer, Wattmeter, Power factor indicator, Converter, Transformer, Transducer and more
Inquiry
How to order
Problem with product info?
Update request
Manufacturer
DAE-BOONG ELECTRIC
Brand
-
SKU
135163
Product Name
Digital Panel Meter (일반형-주문형)
Model Name
DM-72M, DM-72MAV, DM-72MAA, DM-72MDV, DM-72MDA, DM-72MH, DM-72MR, DM-72MRW, DM-72MRP, DM-72MRV
Size
-
Weight
-
Product Details
개요
본제품은 주문형 제품으로 세팅기능 없이 주문하는 사양대로 제작이 된다.
모델
특성 및 사용요령
1. Full scale 값을 변경할 필요가 없고 한곳에 고정된 입력만 받아서 사용할 때 필요한 제품이다.
2. 생산품목 : AC전압계, AC전류계, DC전압계, DC전류계, 주파수계, 각종수신지 시계(kW, PF, VAR, rpm, 기타)
※ 위의 모델중 전력계, 역류계, 무효전력계는 외부 변환기(EXT.T/D)가 필요한 제품입니다.
※ 주문시에 변환기의 출력값을 미리 표시해 주시기 바랍니다.
※ 특별한 사양은 주문시에 미리 표기해 주시기 바랍니다.
사양
| 시리즈명 | DM-72 | 사용주위온도 | 0~55℃ |
| 보조전원 | 사용주위습도 | 20~80% | |
| 100~240VAC(DM-72P)AC110V/220V(DM-72M) | 내전압 | AC2000V 1분간(단자 및 외부케이스간) | |
| 소비전력 | 약 3VA | 절연저항 | 10㏁이상(외부단자와 케이스간) |
| 표시범위 | FULL SCALE값의 초과20% | 최대허용입력 | 측정입력의 110% |
| 정밀도 | F.S. ±0.5% of rdg+2digit0~ | 제품중량 | 120~150g |
